ADS1282HKV/EM

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1282HKV/EM

Texas Instruments 模数转换器（ADC）

产品简介：高分辨率模数转换器 (ADC)

查看详情

ADS1282HKV/EM 中文资料属性参数

现有数量：0现货1,897Factory
价格：在售
系列：-
包装：管件
产品状态：在售
位数：31
采样率（每秒）：4k
输入数：2
输入类型：差分
数据接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：三角积分
参考类型：外部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：-
特性：PGA，温度传感器
工作温度：-
封装/外壳：28-CFlatPack
供应商器件封装：28-CFP
安装类型：表面贴装型

产品特性

QMLV（QML V 类）MIL-PRF-38535 认证和抗辐射加固保障 (RHA)，SMD 5962-14231 5962L1423101VXC - 符合军用级温度范围要求（–55°C 至 125°C）5962L1423102VXC - 符合缩减温度范围要求（–55°C 至 115°C），提高动态性能
5962L1423101VXC - 符合军用级温度范围要求（–55°C 至 125°C）
5962L1423102VXC - 符合缩减温度范围要求（–55°C 至 115°C），提高动态性能
5962L14231：抗辐射加固保障 (RHA) 高达 50kRAD (Si) 总电离剂量 (TID)在 125°C 的环境温度下，单粒子锁定 (SEL) 对于 LET 的抗扰度为 50MeV-cm2/mg 在 85°C 的环境温度下，单粒子锁定 (SEL) 对于 LET 的抗扰度为 60MeV-cm2/mg
抗辐射加固保障 (RHA) 高达 50kRAD (Si) 总电离剂量 (TID)
在 125°C 的环境温度下，单粒子锁定 (SEL) 对于 LET 的抗扰度为 50MeV-cm2/mg
在 85°C 的环境温度下，单粒子锁定 (SEL) 对于 LET 的抗扰度为 60MeV-cm2/mg
高分辨率：124dB 信噪比 (SNR) (1000SPS)
高精度：总谐波失真 (THD)：–102dB 积分非线性 (INL)：0.5ppm
低噪声可编程增益放大器 (PGA)
双通道输入多路复用器 (MUX)
固有稳定性的调制器，支持快速响应超范围检测
灵活的数字滤波器：正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）线性或最小相位响应可编程的高通滤波器可选择 FIR 数据速率：250SPS 至 4kSPS
正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）
线性或最小相位响应
可编程的高通滤波器
可选择 FIR 数据速率：250SPS 至 4kSPS
滤波器旁路选项
低功耗：25mW
偏移和增益校准引擎
SYNC 输入
模拟电源：单极 (5V) 或双极 (±2.5V)
数字电源：1.75V 至 3.3V

产品概述

ADS1282-SP 是一款超高性能的抗辐射单芯片模数转换器 (ADC)，具有集成式低噪声可编程增益放大器 (PGA) 和双通道输入多路复用器 (MUX)。ADS1282-SP 具备超精密性能，适合要求较高的太空应用；同时能够保持较高的抗辐射性能，适用于各类卫星、有效载荷及其他环境恶劣的应用。此转换器使用一个固有稳定性的四阶 Δ-Σ 调制器来获得出色的抗噪性能和线性度。该调制器可与片上数字滤波器搭配使用，也可通过旁路与后处理滤波器结合使用。输入 MUX 可灵活提供附加的外部输入用于测量以及内部自检连接。PGA 具有出色的低噪声性能 (5nV/√Hz) 和高输入阻抗，能够与较宽增益范围内的传感器轻松连接。数字滤波器提供 250SPS 至 4000SPS 的可选数据速率。高通滤波器 (HPF) 具有可调节的角频率。片上增益和偏移调节寄存器支持系统校准。同步输入 (SYNC) 可用于对多个 ADS1282 的转换操作进行同步。SYNC 输入还接受外部时钟源输入，用于对转换操作进行持续校准。放大器、调制器和滤波器三者的总功耗为 30mW。ADS1282-SP 在 –55°C 至 125°C 温度范围内完全额定运行。

查看全部

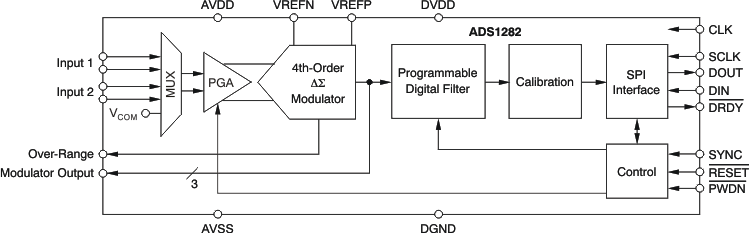

ADS1282HKV/EM 电路图
