ADS1263IPW

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1263IPW

Texas Instruments 模数转换器（ADC）

产品简介：适用于工厂自动化且具有 PGA、基准电压和辅助 ADC 的 32 位 38kSPS 10 通道 Δ-Σ ADC

查看详情

ADS1263IPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1263IPW 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥176.49000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 位数：32
  • 采样率（每秒）：38k
  • 输入数：5，10
  • 输入类型：差分，单端
  • 数据接口：SPI
  • 配置：MUX-PGA-ADC
  • 比率 - S/H:ADC：-
  • A/D 转换器数：1
  • 架构：三角积分
  • 参考类型：外部，内部
  • 电压 - 供电，模拟：5V
  • 电压 - 供电，数字：2.7V ~ 5.25V
  • 特性：PGA，温度传感器
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：28-TSSOP
  • 安装类型：表面贴装型

产品特性

  • 32 位精密 Δ-Σ ADC
  • 24 位辅助 Δ-Σ ADC (ADS1263)
  • 数据速率：2.5SPS 至 38400SPS
  • 差分输入，CMOS PGA
  • 11 个多功能模拟输入
  • 高精度架构： 温漂：1nV/°C 增益漂移：0.5ppm/°C 噪声：7nVRMS（2.5SPS，增益 = 32） 线性度：3ppm
  • 温漂：1nV/°C
  • 增益漂移：0.5ppm/°C
  • 噪声：7nVRMS（2.5SPS，增益 = 32）
  • 线性度：3ppm
  • 2.5V 内部电压基准： 温漂：2ppm/°C
  • 温漂：2ppm/°C
  • 50Hz 和 60Hz 抑制
  • 单周期稳定转换
  • 双传感器激励电流源
  • 内部故障监测器
  • 内部 ADC 测试信号
  • 8 个通用输入/输出

产品概述

ADS1262 和 ADS1263 (ADS126x) 是具有集成 PGA、电压基准和内部故障监视器的低噪声、低漂移、38.4kSPS、Δ-Σ ADC。ADS1263 集成了一个 24 位辅助 Δ-Σ ADC，适用于后台测量。这种支持传感器的 ADC 提供了一套完备的高精度、单芯片测量解决方案，可满足要求极为严苛的传感器应用需求，其中包括称重秤、应变计传感器、热电偶和电阻式温度器件 (RTD)。ADC 由低噪声 CMOS PGA（增益范围为 1 至 32）、Δ-Σ 调制器以及可编程数字滤波器组成。模拟前端 (AFE) 非常灵活，其包含两个传感器激励电流源，非常适合直接进行 RTD 测量。单周期稳定数字滤波器可更大限度提高多输入转换吞吐量，同时能够为 50Hz 和 60Hz 线路周期干扰提供 130dB 抑制。ADS1262 与 ADS1263 的引脚和功能彼此兼容。这两款器件均采用 28 引脚 TSSOP 封装， 并且额定工作温度范围均为 -40°C 至 +125°C。
查看全部

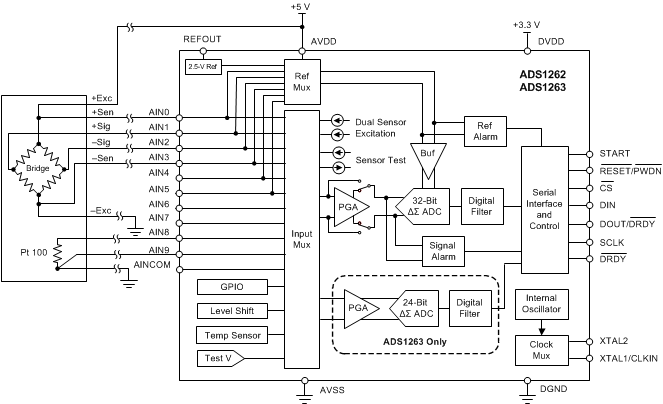

ADS1263IPW 电路图

ADS1263IPW 电路图

ADS1263IPW 电路图
