ADS1260BQWRHMRQ1

Texas Instruments 模数转换器（ADC）

产品简介：具有 PGA、VREF 和 IDAC 的汽车类 24 位、40kSPS、5 通道 Δ-Σ ADC

查看详情

ADS1260BQWRHMRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1260BQWRHMRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

苏州展东电子科技有限公司
ADS1260BQWRHMRQ1
TI(德州仪器)
-
-
10000
苏州
-

ADS1260BQWRHMRQ1 中文资料属性参数

现有数量：2,988现货
价格：1 : ￥123.94000剪切带（CT）3,000 : ￥88.54204卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
采样率（每秒）：40k
输入数：10
输入类型：差分
数据接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：三角积分
参考类型：外部，内部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：2.7V ~ 5.25V
特性：PGA
工作温度：-40°C ~ 125°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装，可润湿侧翼

产品特性

符合面向汽车应用的 AEC-Q100 应用温度等级 1：–40°C 至 +125°C，TA
温度等级 1：–40°C 至 +125°C，TA
24 位高精度 ADC温漂：1nV/°C增益漂移：0.5ppm/°C 噪声：30nVRMS（20SPS，增益 = 128）线性度：2ppm
温漂：1nV/°C
增益漂移：0.5ppm/°C
噪声：30nVRMS（20SPS，增益 = 128）
线性度：2ppm
CMOS PGA 增益：1 至 128
宽输入电压范围：±7mV 至 ±5V
数据速率：2.5SPS 至 40kSPS
2.5V 基准：2ppm/°C
单周期稳定模式
信号和基准监控器
5V 或 ±2.5V 电源
内部温度传感器
循环冗余校验 (CRC)
激励电流源
传感器烧毁电流源
四路通用输入/输出 (ADS1261-Q1)
用于桥式传感器的交流激励 (ADS1261-Q1)
5mm × 5mm VQFN 封装

产品概述

ADS1260-Q1 和 ADS1261-Q1(ADS126x-Q1) 均为包含可编程增益放大器 (PGA) 的精密 40kSPS ΔΣ 模数转换器 (ADC)。这些器件还包含精密的电压基准和内部故障监控器。这些支持传感器的 ADC 可以为要求最严苛的测量（包括称重秤和电阻式温度检测器 (RTD)）提供高精度单芯片解决方案。这些 ADC 包含输入信号多路复用器、低噪声 PGA（提供 1 至 128 的增益）、4 位 ΔΣ 调制器、精密电压基准和可编程数字滤波器。高阻抗 PGA 输入 (1GΩ) 可减小由传感器负载导致的测量误差。ADS1260-Q1 支持三路差分输入或五路单端输入。ADS1261-Q1 支持五路差分输入或十路单端输入。集成式电流源可简化 RTD 测量。灵活的数字滤波器可针对单周期稳定转换进行编程。信号和基准监控器、温度传感器和 CRC 数据验证可增强数据可靠性。ADS126x-Q1 是引脚兼容的器件，采用 5mm × 5mm VQFN 封装，额定工作温度范围为 –40°C 至 +125°C。

查看全部

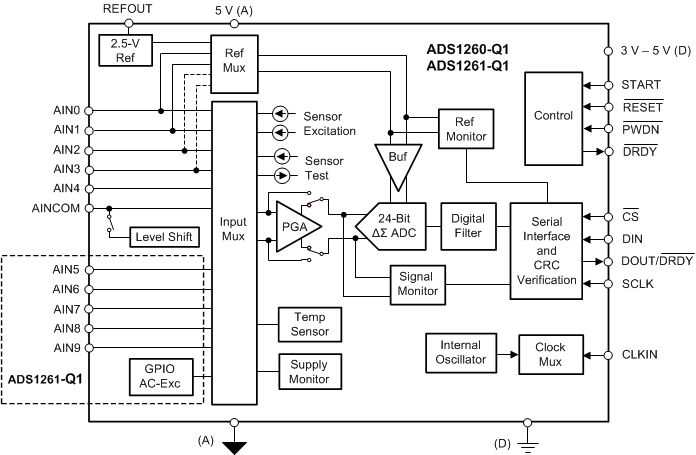

ADS1260BQWRHMRQ1 电路图
