ADS125H02IRHBT

Texas Instruments 模数转换器（ADC）

产品简介：具有 ±20V 输入、PGA、IDAC、GPIO 和 VREF 的 24 位、40kSPS、双通道 Δ-Σ ADC

查看详情

ADS125H02IRHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS125H02IRHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS125H02IRHBT
TI(德州仪器)
VQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

ADS125H02IRHBT 中文资料属性参数

现有数量：0现货查看交期
价格：250 : ￥99.21956卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：24
采样率（每秒）：40k
输入数：3
输入类型：差分，单端
数据接口：SPI，并联
配置：MUX-PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：三角积分
参考类型：外部，内部
电压 - 供电，模拟：5V ~ 36V
电压 - 供电，数字：2.7V ~ 5.25V
特性：PGA
工作温度：-45°C ~ 125°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装型

产品特性

±20V 输入、24 位 Δ-Σ ADC
可编程数据速率：2.5SPS 至 40000SPS
高压高阻抗 PGA：差分输入范围：高达 ±20V 可编程增益：0.125 至 128共模输入电压：高达 ±15.5V输入阻抗：1GΩ（最小值）
差分输入范围：高达 ±20V
可编程增益：0.125 至 128
共模输入电压：高达 ±15.5V
输入阻抗：1GΩ（最小值）
高性能 ADC：输入噪声：45nVRMS (20SPS)CMRR：105dB在 50Hz、60Hz 下的常规模式抑制：95dB温漂：5nV/°C增益漂移：1ppm/°C积分非线性 (INL)：2ppm
输入噪声：45nVRMS (20SPS)
CMRR：105dB
在 50Hz、60Hz 下的常规模式抑制：95dB
温漂：5nV/°C
增益漂移：1ppm/°C
积分非线性 (INL)：2ppm
集成特性和诊断功能： 2.5V 基准：3ppm/°C 漂移时钟振荡器：2.5% 误差（最大值）激励电流源GPIO 可驱动外部多路复用器信号和基准电压监控器循环冗余校验 (CRC)
2.5V 基准：3ppm/°C 漂移
时钟振荡器：2.5% 误差（最大值）
激励电流源
GPIO 可驱动外部多路复用器
信号和基准电压监控器
循环冗余校验 (CRC)
电源： AVDD：4.75V 至 5.25VDVDD：2.7V 至 5.25VHVDD：±5V 至 ±18V
AVDD：4.75V 至 5.25V
DVDD：2.7V 至 5.25V
HVDD：±5V 至 ±18V
工作温度：–40°C 至 +125°C
5mm × 5mm VQFN 封装

产品概述

ADS125H02 是一款 ±20V 输入、24 位、Δ-Σ 模数转换器 (ADC)。该 ADC 配备低噪声可编程增益放大器 (PGA)、内部基准电压、时钟振荡器和信号或基准电压超范围监控器。与分立的解决方案相比，该产品将一个宽输入电压范围、±18V PGA 和 ADC 集成到单个封装中，可将电路板面积减小最多 50%。具有 0.125 至 128 的可编程增益（相当于 ±20V 至 ±20mV 的等效输入范围），因而无需外部衰减器或外部增益级。1GΩ 的最低输入阻抗可减小由传感器负载导致的误差。而且，由于具备低噪声和低漂移性能，因而能直接连接桥、电阻式温度检测器 (RTD) 和热电偶传感器。数字滤波器可减弱数据速率 ≤ 50SPS 或 60SPS 时的 50Hz 和 60Hz 线路周期噪声，以减小测量误差。滤波器还可提供无延迟转换数据，从而在通道定序期间实现高数据吞吐量。ADS125H02 采用 5mm × 5mm VQFN 封装，额定工作温度范围为 –40°C 至 +125°C。

查看全部

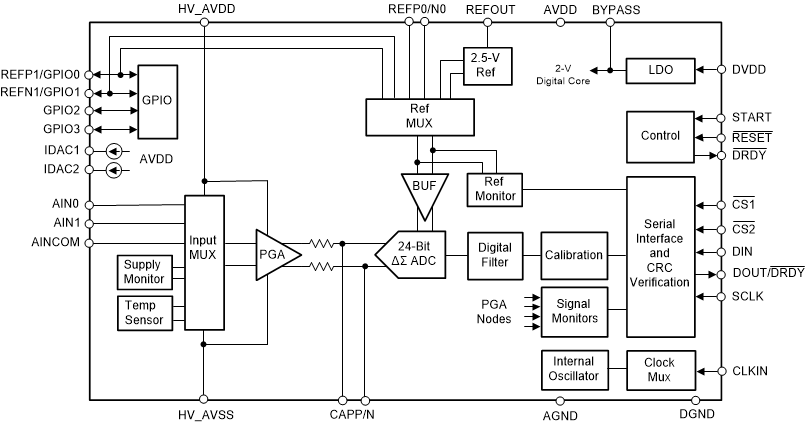

ADS125H02IRHBT 电路图
