ADS1259QPWRQ1

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1259QPWRQ1

Texas Instruments 模数转换器（ADC）

产品简介：适用于高动态范围系统、具有低漂移电压基准的汽车类 24 位、14.4kSPS、单通道 Δ-Σ ADC

查看详情

ADS1259QPWRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1259QPWRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS1259QPWRQ1
TI(德州仪器)
TSSOP-20
2022+
12000
上海市
-
原装可开发票

ADS1259QPWRQ1 中文资料属性参数

现有数量：14现货
价格：1 : ￥106.77000剪切带（CT）2,000 : ￥76.28329卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
采样率（每秒）：14k
输入数：1
输入类型：差分，单端
数据接口：SPI
配置：ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：三角积分
参考类型：外部
电压 - 供电，模拟：5V
电压 - 供电，数字：2.7V ~ 5.25V
特性：PGA
工作温度：-40°C ~ 105°C
封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：20-TSSOP
安装类型：表面贴装型

产品特性

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：温度等级：-40°C 至 125°C 人体模型 (HBM) 静电放电 (ESD) 分类等级 2 充电器件模型 (CDM) ESD 分类等级 C4B
温度等级：-40°C 至 125°C
人体模型 (HBM) 静电放电 (ESD) 分类等级 2
充电器件模型 (CDM) ESD 分类等级 C4B
可编程数据速率：10SPS 至 14.4kSPS
单周期稳定数字滤波器
高性能： 1.2kSPS 时的有效位数 (ENOB) 为 21.3 积分非线性 (INL)：3ppm 偏移漂移：0.05μV/°C 增益漂移：0.5ppm/°C
1.2kSPS 时的有效位数 (ENOB) 为 21.3
积分非线性 (INL)：3ppm
偏移漂移：0.05μV/°C
增益漂移：0.5ppm/°C
内部基准：2.5V，漂移 10ppm/°C
内部 2% 精准振荡器
输入信号超范围检测
可选校验和与冗余数据读取功能以增加数据完整性
SPI- 兼容接口，模式 1
模拟电源：5V 或者 ±2.5V
数字电源：2.7V 至 5V
汽车传动
电动汽车

产品概述

ADS1259-Q1 是一款精密，低漂移，24 位模数转换器 (ADC)。此器件可在数据速率高达 14.4kSPS 时执行高分辨率转换，并因此非常适合于测量宽动态范围内快速变化的信号。一个集成的低噪声，低漂移2.5V 基准免除了对于外部电压基准的需要，从而减少了系统成本和组件数量。此转换器使用一个四阶、固有稳定、三角积分 (ΔΣ) 调制器，此调制器提供出色的噪声性能和线性。此器件可将集成振荡器、外部晶振或外部时钟用作 ADC 时钟源。一个快速响应输入超范围检测器标志是否出现一个输入超范围事件。为了增加嘈杂汽车应用环境中的数据完整性，ADS1259-Q1 提供一个可选校验和字节与一个冗余转换数据读取功能。ADS1259-Q1 运行时的功率为 13mW，而在节电模式下的功耗少于 25μW。 TI 提供的 ADS1259-Q1 器件采用薄型小外形尺寸

查看全部

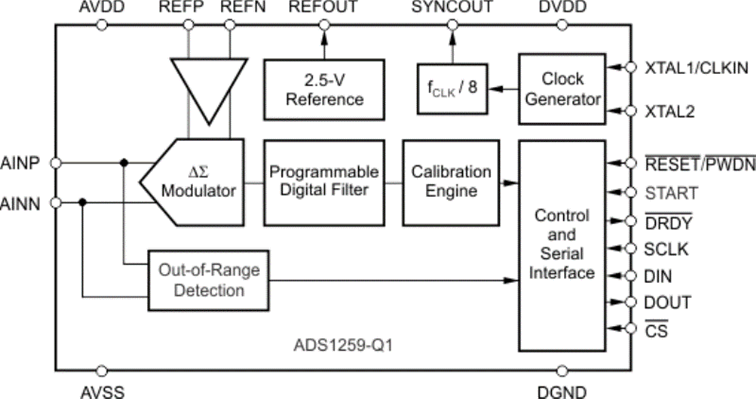

ADS1259QPWRQ1 电路图
