ADS1257IRGWT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1257IRGWT

Texas Instruments 模数转换器（ADC）

产品简介：具有集成 PGA 的 24 位、30kSPS、4 通道、工业 ADC

查看详情

ADS1257IRGWT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1257IRGWT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS1257IRGWT
TI(德州仪器)
VQFN-20(5x5)
2022+
12000
上海市
-
原装可开发票

上海鑫勃源电子科技有限公司
ADS1257IRGWT
TI
原厂原封装
新批号
887000
上海市
-
原厂发货进口原装微信同步QQ893727827

ADS1257IRGWT 中文资料属性参数

现有数量：440现货
价格：1 : ￥141.03000剪切带（CT）250 : ￥104.09920卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
采样率（每秒）：30k
输入数：2，3
输入类型：差分，单端
数据接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：三角积分
参考类型：外部
电压 - 供电，模拟：5V
电压 - 供电，数字：1.8V ~ 3.6V
特性：PGA
工作温度：-40°C ~ 105°C
封装/外壳：20-VQFN 裸露焊盘
供应商器件封装：20-VQFN（5x5）
安装类型：表面贴装型

产品特性

无噪声分辨率高达 23 位
小型 5mm × 5mm 超薄型四方扁平无引线 (VQFN) 封装
四路模拟输入双路差分测量或三路单端测量
双路差分测量或三路单端测量
出色的直流性能偏移漂移：4nV/°C（增益 = 64）增益漂移：0.8ppm/°C 非线性：3ppm（增益 = 1）
偏移漂移：4nV/°C（增益 = 64）
增益漂移：0.8ppm/°C
非线性：3ppm（增益 = 1）
可编程数据输速率：2.5SPS 至 30kSPS
单周期稳定转换 (≤ 1000SPS)
50Hz 和 60Hz 干扰抑制
高阻抗输入缓冲器
差分输入可编程增益放大器 (PGA)
集成传感器中断检测
2 个通用输入/输出
电源：模拟电源：5V 数字电源：1.8V 至 3.6V
模拟电源：5V
数字电源：1.8V 至 3.6V
5V 耐压串行外设接口 (SPI)- 兼容串口
工厂自动化和过程控制
测试和测量
医疗设备
科学仪表

产品概述

ADS1257 是一款低噪声、30kSPS、24 位、Δ-Σ 模数转换器 (ADC)。该器件采用小型 5mm × 5mm 20 引脚超薄四方扁平无引线 (VQFN) 封装，其中包含一个集成多路复用器 (mux)、输入缓冲器以及可编程增益放大器 (PGA)。该器件将集成度、高转换速率以及 24 位分辨率在小型封装内相结合，使其成为空间受限型应用的理想选择。输入多路复用器支持双路差分输入测量或三路单端输入测量。传感器断路检测电路可验证 ADC 输入连接的持续性。可选输入缓冲器大幅提升了输入阻抗，并且在许多情况下免除了对于外部缓冲器的需求。缓冲器输入电压范围包括了模拟接地 (AGND)。低噪声 PGA 针对宽范围输入信号提供的增益值范围为 1 至 64。。可编程数字滤波器可优化 ADC 分辨率（最高可达 23 位的无噪声分辨率）和转换速率（最高可达 30kSPS）。数字滤波器可提供单周期稳定转换以及 50Hz 和 60Hz 干扰信号抑制功能。兼容串行外设接口 (SPI) 的串行接口最低以三线制即可正常运行，能够简化与外部控制器的连接。集成的校准特性支持对所有 PGA 增益设置的偏移和增益误差进行自校正和系统校正。两个双向数字 I/O 引脚控制外部电路。

查看全部

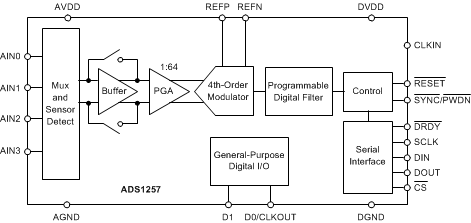

ADS1257IRGWT 电路图
