ADS1235IRHBR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1235IRHBR

Texas Instruments 模数转换器（ADC）

产品简介：用于桥式传感器且具有 PGA 和交流激励的汽车类 24 位、7.2kSPS、3 通道差动、Δ-Σ ADC

查看详情

ADS1235IRHBR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1235IRHBR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS1235IRHBR
TI(德州仪器)
VQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

ADS1235IRHBR 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥79.90000剪切带（CT）3,000 : ￥55.40287卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：24
采样率（每秒）：7.2k
输入数：6
输入类型：差分，单端
数据接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：三角积分
参考类型：外部，内部
电压 - 供电，模拟：4.75V ~ 5.25V
电压 - 供电，数字：2.7V ~ 5.25V
特性：内部振荡器，PGA，温度传感器
工作温度：-40°C ~ 125°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装型

产品特性

24 位高精度 ADC120,000 无噪声计数（10mV 输入、10SPS）偏移漂移：1nV/°C增益漂移：0.5ppm/°C
120,000 无噪声计数（10mV 输入、10SPS）
偏移漂移：1nV/°C
增益漂移：0.5ppm/°C
三个差动输入或五个单端输入
两个基准输入
宽输入电压范围：±7mV 至 ±5V
低噪声 PGA，增益：1、64 和 128
数据速率：2.5SPS 至 7200SPS
交流或直流电桥激励选项
可实现零温漂运行的斩波模式
同步 50Hz 和 60Hz 抑制模式
单周期稳定模式
缺少基准输入监控器
信号超范围监控器
温度传感器
循环冗余校验 (CRC)
5V 或 ±2.5V 电源

产品概述

ADS1235 是一款具有集成式可编程增益放大器 (PGA) 的精密 7200SPS Δ-Σ 模数转换器 (ADC)。此器件还包括诊断特性，如 PGA 超范围和基准监控器。该 ADC 可为高度精密的设备（包括称重秤、应变计和电阻式压力传感器）提供高准确度的零温漂转换数据。该 ADC 具有信号和基准多路复用器，可支持三个差动信号输入和两个基准输入。该 ADC 还包括可提供 1、64 和 128 的增益的低噪声 PGA。该 ADC 还包括 24 位 ΔΣ 调制器和可编程数字滤波器。 PGA 的高阻抗输入 (1GΩ) 可减小由传感器负载导致的测量误差。该 ADC 支持交流电桥激励，可消除由传感器布线导致的温漂误差。该 ADC 会提供用于交流激励运行的时钟控制信号。灵活的数字滤波器可针对单周期稳定转换进行编程，而且能够同时提供 50Hz 和 60Hz 线路周期抑制。 ADS1235 采用薄型 5mm × 5mm QFN 封装，额定温度范围为 –40°C 至 +125°C。

查看全部

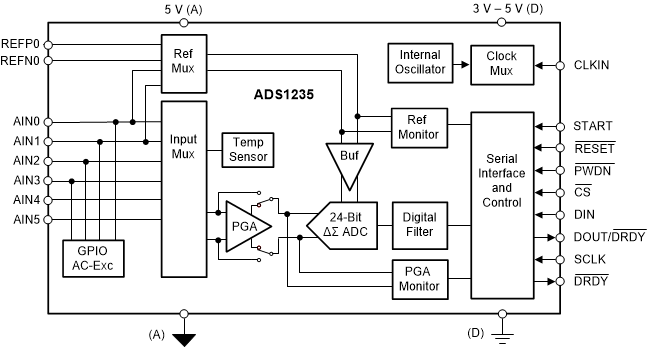

ADS1235IRHBR 电路图
