ADS1232IPWR

Texas Instruments 数据采集 - 模数转换器
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

更新日期：2024-04-01 00:04:00

ADS1232IPWR

Texas Instruments 数据采集 - 模数转换器

产品简介：适用于桥式传感器的 24 位 80SPS 2 通道（差动）引脚可编程 Δ-Σ ADC

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

ADS1232IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

ADS1232IPWR 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 视频文件：Nuts and Bolts of the Delta-Sigma Converter
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：24
  • 采样率（每秒）：10，80
  • 数据接口：串行
  • 转换器数目：1
  • 功率耗散（最大）：13.1mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：®
  • 输入数目和类型：4 个单端，单极；2 个差分，双极
  • 其它名称：296-25894-6

产品特性

  • 适用于桥式传感器的完整前端
  • 23.5 位有效分辨率（增益 = 1）
  • 19.2 位无噪声分辨率（增益 = 64）
  • 低噪声 PGA
  • 1、2、64 和 128 可选增益
  • RMS 噪声： 10SPS 时为 17nV（增益 = 128） 80SPS 时为 44nV（增益 = 128）
  • 10SPS 时为 17nV（增益 = 128）
  • 80SPS 时为 44nV（增益 = 128）
  • 100dB 同步 50Hz 和 60Hz 抑制
  • 灵活的时钟： 低漂移内部振荡器 可选外部晶体
  • 低漂移内部振荡器
  • 可选外部晶体
  • 可选择 10SPS 或 80SPS 数据速率
  • 简单的比例式测量： 最高 5V 的外部电压基准
  • 最高 5V 的外部电压基准
  • 双通道差分输入，带内部温度传感器 (ADS1232)
  • 四通道差分输入 (ADS1234)
  • 双线串行接口
  • 电源电压范围：2.7V 至 5.3V
  • 温度范围：-40°C 至 +105°C
  • 封装：TSSOP-24 (ADS1232) 或 TSSOP-28 (ADS1234)

产品概述

ADS1232 和 ADS1234 (ADS123x) 是精密的 24 位模数转换器 (ADC)。凭借低噪声可编程增益放大器 (PGA)、精密 Δ-Σ ADC 和内部振荡器，ADS123x 为桥式传感器应用（包括称重秤、应变仪和压力传感器）提供了一个完整的前端解决方案。输入多路复用器 (MUX) 接受双路 (ADS1232) 或四路 (ADS1234) 差分输入。ADS1232 还包含一个用于监测环境温度的温度传感器。低噪声 PGA 具有 1、2、64 或 128 的可选择增益，支持 ±2.5V、±1.25V、±39mV 或 ±19.5mV 的满量程差分输入。Δ-Σ ADC 可提供最高 23.5 位有效分辨率，并支持两种数据速率：10SPS（提供 50Hz 和 60Hz 抑制）和 80SPS。ADS123x 可以使用振荡器或晶体进行外部计时，也可以通过内部振荡器进行计时。失调电压校准可按需执行，并且 ADS123x 可被置于低功耗待机模式，或者在断电模式中完全关断。可通过简单的引脚驱动控制来操作 ADS123x，无需对数字寄存器进行编程。数据通过直接连接至 MSP430 或其他微控制器的一个双线制串行接口输出。
查看全部

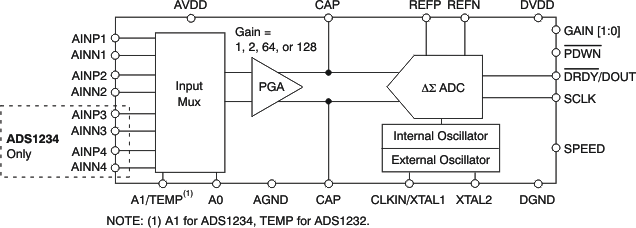

ADS1232IPWR 电路图

ADS1232IPWR 电路图

ADS1232IPWR 电路图
