ADS1204IRHBR

Texas Instruments 数据采集 - ADCs/DAC - 专用型
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$7.594

更新日期：2024-04-01 00:04:00

ADS1204IRHBR

Texas Instruments 数据采集 - ADCs/DAC - 专用型

产品简介：10MHz CLK、0-5V 输入、16 位分辨率、四通道 Δ-Σ 调制器

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$7.594

ADS1204IRHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1204IRHBR 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 视频文件：Nuts and Bolts of the Delta-Sigma Converter
  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - ADCs/DAC - 专用型
  • 系列：-
  • 类型：调制器
  • 分辨率（位）：16 b
  • 采样率（每秒）：40k
  • 数据接口：并联
  • 电压电源：模拟和数字
  • 电源电压：2.7 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商设备封装：32-QFN 裸露焊盘（5x5）
  • 包装：带卷 (TR)

产品特性

  • 16 位分辨率
  • 14 位线性
  • 分辨率与速度之间的折衷：10 位有效分辨率，信号延迟为 10µs（12 位时为 19µs）
  • 2.5V 时输入范围为 ±2.5V
  • 内部基准电压：2%
  • 增益误差：0.5%
  • 4 个独立的 Δ-Σ 调制器
  • 4 个输入基准缓冲器
  • 板载 20MHz 振荡器
  • 可选择的内部或外部时钟
  • 工作温度范围：–40°C 至 +105°C
  • 封装：VQFN-32 (5mm × 5mm)

产品概述

ADS1204 是一款四通道高性能器件，具有四个动态范围为 100dB 的 ΔΣ 调制器，由 5V 单电源供电。差分输入非常适合直接连接到工业环境中的传感器。借助适当的数字滤波器和调制器速率，该器件可用于在无丢码的情况下实现 16 位模数 (A/D) 转换。在 10MHz 的调制器速率下，使用 160kHz 的数字滤波器数据速率可以获得 12 位的有效分辨率。ADS1204 专为中高分辨率测量应用而设计，这些 应用 包括电流测量、智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器。该器件采用 VQFN-32 (5×5) 封装。
查看全部

ADS1204IRHBR 数据手册

数据手册 说明 数量 操作
ADS1204IRHBR

FOUR 1-BIT, 10MHZ, 2ND-ORDER, DELTA-SIGMA MODULATORS

 21 Pages页,309K 查看

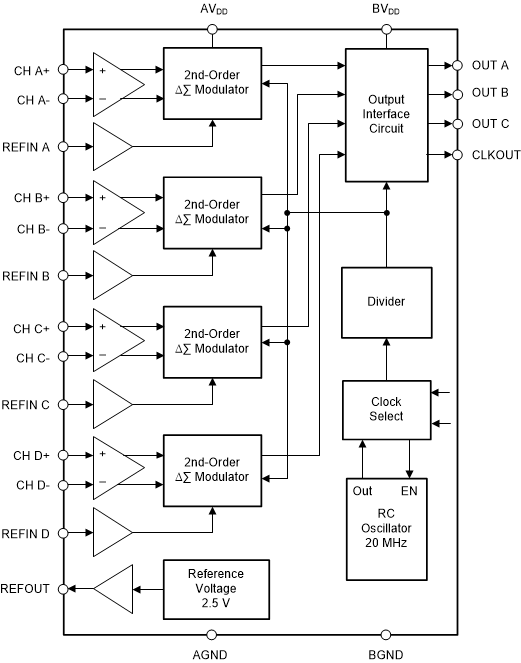

ADS1204IRHBR 电路图

ADS1204IRHBR 电路图

ADS1204IRHBR 电路图
