ADS1120IRVAT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1120IRVAT

Texas Instruments 模数转换器（ADC）

产品简介：具有 PGA、VREF、2 个 IDAC 和 SPI 接口的 16 位、2kSPS、4 通道、低功耗、小型 Δ-Σ ADC

查看详情

ADS1120IRVAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1120IRVAT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥69.24000剪切带（CT）250 : ￥49.45092卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 位数：16
  • 采样率（每秒）：2k
  • 输入数：2，4
  • 输入类型：差分，单端
  • 数据接口：SPI
  • 配置：MUX-PGA-ADC
  • 比率 - S/H:ADC：-
  • A/D 转换器数：1
  • 架构：三角积分
  • 参考类型：外部，内部，电源
  • 电压 - 供电，模拟：2.3V ~ 5.5V
  • 电压 - 供电，数字：2.3V ~ 5.5V
  • 特性：PGA，温度传感器
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商器件封装：16-VQFN（3.5x3.5）
  • 安装类型：表面贴装型

产品特性

  • 低电流消耗： 占空比模式下低至 120µA（典型值）
  • 宽电源范围：2.3V 至 5.5V
  • 可编程增益：1V/V 至 128V/V
  • 可编程数据速率：高达 2kSPS
  • 16 位无噪声分辨率（20SPS 时）
  • 采用单周期稳定数字滤波器，在 20SPS 时 实现 50Hz 和 60Hz 谐波抑制
  • 两个差分输入或四个单端输入
  • 双匹配可编程电流源：50µA 至 1.5mA
  • 内部 2.048V 基准电压：漂移 5ppm/°C（典型值）
  • 集成 2% 精准振荡器
  • 集成温度传感器：精度 0.5°C（典型值）
  • 与 SPI 兼容的接口（模式 1）
  • 封装：3.5mm × 3.5mm × 0.9mm 超薄型四方扁平无引线 (VQFN)

产品概述

ADS1120 是一款 16 位高精度模数转换器 (ADC)，集成了多种 特性， 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1120 非常适用于小型传感器信号测量 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1120 采用无引线 VQFN-16 或薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。
查看全部

ADS1120IRVAT 数据手册

数据手册 说明 数量 操作
ADS1120IRVAT

16 Bit Analog to Digital Converter 2, 4 Input 1 Sigma-Delta 16-VQFN (3.5x3.5)

 71页,2.84M 查看

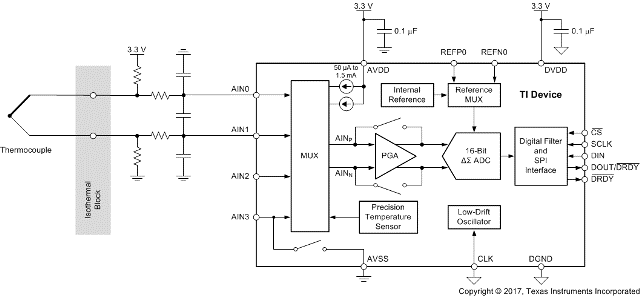

ADS1120IRVAT 电路图

ADS1120IRVAT 电路图

ADS1120IRVAT 电路图
