ADS1119IRTER

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1119IRTER

Texas Instruments 模数转换器（ADC）

产品简介：具有 I2C 接口和外部基准输入电压的 16 位 1kSPS 4 通道通用 Δ-Σ ADC

查看详情

ADS1119IRTER 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1119IRTER
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS1119IRTER
TI(德州仪器)
WQFN-16(3x3)
2022+
12000
上海市
-
原装可开发票

ADS1119IRTER 中文资料属性参数

现有数量：0现货查看交期
价格：3,000 : ￥26.23468卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：16
采样率（每秒）：1k
输入数：4
输入类型：差分，单端
数据接口：I2C
配置：MUX-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：1
架构：三角积分
参考类型：外部，内部
电压 - 供电，模拟：2.3V ~ 5.5V
电压 - 供电，数字：2.3V ~ 5.5V
特性：内部振荡器
工作温度：-40°C ~ 125°C
封装/外壳：16-WFQFN 裸露焊盘
供应商器件封装：16-WQFN（3x3）
安装类型：表面贴装型

产品特性

易于使用，仅通过一个寄存器进行编程
电流消耗可以低至 315µA（典型值）
宽电源电压范围：2.3V 至 5.5V
轨至轨输入缓冲区，可实现高输入阻抗
可编程增益：1 和 4
可编程数据速率：高达 1kSPS
16 位无噪声分辨率（20SPS 时）
采用单周期稳定数字滤波器，在 20SPS 时实现同步 50Hz 和 60Hz 抑制
两个差分输入或四个单端输入
集成 2.048V 基准电压：漂移 5ppm/°C（典型值）
集成 2% 精准振荡器
与 I2C 兼容的接口
支持的 I2C 总线速度模式：标准模式、快速模式、超快速模式
16 引脚可配置 I2C 地址
封装：3.0mm × 3.0mm × 0.75mm WQFN

产品概述

ADS1119 是一款 16 位精密模数转换器 (ADC)，集成了实施常见系统监控功能（如电源电压、电流和温度监控）所需的所有特性。该器件通过灵活的输入多路复用器 (MUX)、轨至轨输入缓冲器、可编程增益级、电压基准和振荡器实现两个差分输入或四个单端输入。该器件配备缓冲器，可直接连接高阻抗源。缓冲器可以提供增益级，可选增益有 1 和 4。ADS1119 可在数据速率高达每秒 1000 个样本 (SPS) 的情况下通过单周期稳定执行转换。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制的需求。 ADS1119 具有一个与 I2C 兼容的 2 线接口，支持高达 1Mbps 的 I2C 总线速度。可通过两个地址引脚为器件选择 16 个不同的 I2C 地址。ADS1119 采用无引线的 16 引脚 WQFN 或 16 引脚 TSSOP 封装，额定工作温度范围为 –40°C 至 +125°C。

查看全部

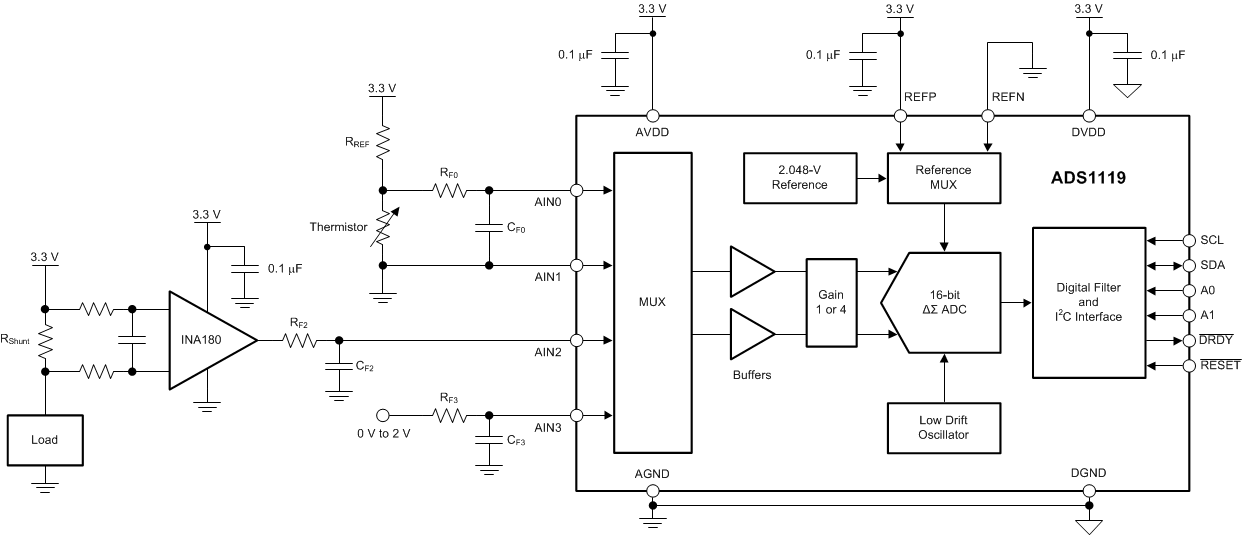

ADS1119IRTER 电路图
