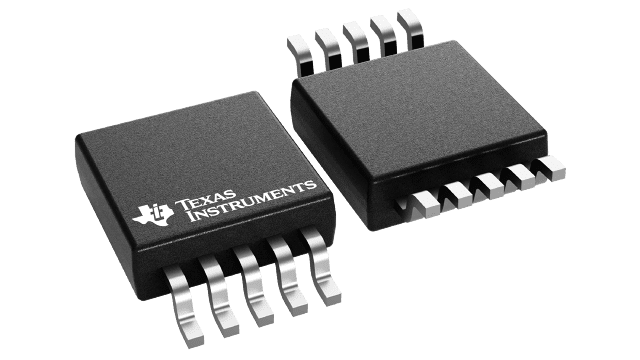

ADS1118IDGSR

Texas Instruments 数据采集 - 模数转换器
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.531

更新日期：2024-04-01 00:04:00

ADS1118IDGSR

Texas Instruments 数据采集 - 模数转换器

产品简介：具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.531

ADS1118IDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1118IDGSR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：860
  • 数据接口：串行，SPI?
  • 转换器数目：1
  • 功率耗散（最大）：900µW
  • 电压电源：单电源
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：带卷 (TR)
  • 输入数目和类型：4 个单端，2 个差分

产品特性

  • 超小型 X2QFN 封装：2mm × 1.5mm × 0.4mm
  • 宽电源电压范围：2V 至 5.5V
  • 低流耗：连续模式：只有 150µA单冲模式：汽车断电
  • 连续模式：只有 150µA
  • 单冲模式：汽车断电
  • 可编程数据传输速率：8SPS 至 860SPS
  • 单周期稳定
  • 内部低漂移电压基准
  • 内部温度传感器：在 0°C 至 70°C 范围内误差最大值为 0.5°C
  • 内部振荡器
  • 内部可编程增益放大器 (PGA)
  • 四路单端或两个差分输入

产品概述

ADS1118 是一款精密、低功耗、16 位模数转换器 (ADC)，提供 测量 采用超小型无引线 X2QFN-10 封装或 VSSOP-10 封装的传感器最常见信号所需的所有功能。ADS1118 集成了可编程增益放大器 (PGA)、电压基准、振荡器和高精度温度传感器。这些 功能以及 2V 至 5.5V 的宽电源电压范围，使得 ADS1118 非常适合功率受限和空间受限的传感器测量 应用。 ADS1118 数据转换速率最高可达每秒 860 次采样 (SPS)。PGA 的输入范围为 ±256mV 至 ±6.144V，能够以高分辨率测量大信号和小信号。该器件通过输入多路复用器 (MUX) 测量双路差分输入或四路单端输入。高精度温度传感器用于系统级温度监控或对热电偶进行冷结点补偿。 ADS1118 可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口 (SPI™) 进行传输。ADS1118 的额定工作温度范围为 -40°C 至 +125°C。
查看全部

ADS1118IDGSR 电路图

ADS1118IDGSR 电路图

ADS1118IDGSR 电路图
