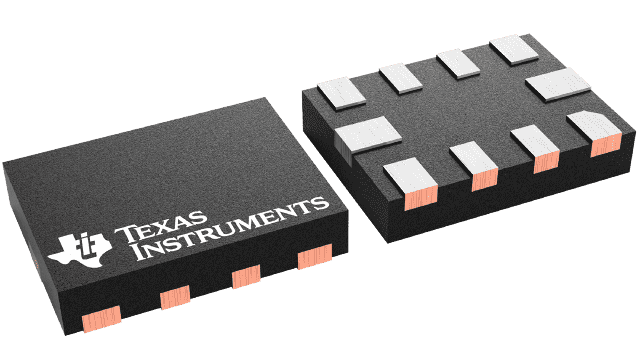

- 封装：10-QFN
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$2.081
更新日期：2024-04-01 00:04:00
产品简介：具有振荡器、电压基准和 I2C 的 16 位 860SPS 单通道 Δ-Σ ADC
查看详情- 封装：10-QFN
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$2.081
ADS1113IRUGR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
ADS1113IRUGR 中文资料属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：数据采集 - 模数转换器
- 系列：-
- 位数：16
- 采样率（每秒）：860
- 数据接口：I²C，串行
- 转换器数目：1
- 功率耗散（最大）：900µW
- 电压电源：单电源
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：10-QFN
- 供应商设备封装：10-X2QFN（2x1.5）
- 包装：带卷 (TR)
- 输入数目和类型：1 个单端，单极；1 个差分，单极
产品特性
- 超小型 X2QFN 封装： 2mm × 1.5mm × 0.4mm
- 宽电源电压：2.0V 至 5.5V
- 低流耗：150µA（连续转换模式）
- 可编程数据传输速率：8SPS 至 860SPS
- 单周期稳定
- 内部低漂移电压基准
- 内部振荡器
- I2C 接口：四个引脚可选地址
- 四个单端输入或两个差分输入 (ADS1115)
- 可编程比较器（ADS1114 和 ADS1115）
- 工作温度范围：-40°C 至 +125°C
产品概述
ADS1113、ADS1114 和 ADS1115 器件 (ADS111x) 是兼容 I2C 的 16 位高精度低功耗模数转换器 (ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS111x 器件采用了低漂移电压基准和振荡器。ADS1114 和 ADS1115 还采用可编程增益放大器 (PGA) 和数字比较器。这些 特性加以较宽的工作电源电压范围使得 ADS111xADS111x 非常适合功率受限和空间受限的传感器测量 应用中经常遇到的特定频率下 OPAx189 的 EMIRR +IN 值。 ADS111x 可在数据速率高达每秒 860 个样本 (SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1115 具有 一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1114 和 ADS1115 中可使用数字比较器进行欠压和过压检测。ADS111xADS111x 既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
ADS1113IRUGR 电路图
ADS1113IRUGR 电路图
