ADS1018QDGSRQ1

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS1018QDGSRQ1

Texas Instruments 模数转换器（ADC）

产品简介：具有 PGA、振荡器、电压基准、温度传感器和 SPI 的汽车类 12 位、3.3kSPS、4 通道 Δ-Σ ADC

查看详情

ADS1018QDGSRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1018QDGSRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥32.83000剪切带（CT）2,500 : ￥18.57892卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 位数：12
  • 采样率（每秒）：3.3k
  • 输入数：2，4
  • 输入类型：差分，单端
  • 数据接口：SPI
  • 配置：MUX-PGA-ADC
  • 比率 - S/H:ADC：-
  • A/D 转换器数：1
  • 架构：三角积分
  • 参考类型：内部
  • 电压 - 供电，模拟：2V ~ 5.5V
  • 电压 - 供电，数字：2V ~ 5.5V
  • 特性：PGA，温度传感器
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP
  • 安装类型：表面贴装型

产品特性

  • 符合汽车类应用标准
  • 具有符合 AEC-Q100 的下列结果： 温度等级 1：-40°C 至 +125°C 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 组件充电模式 (CDM) ESD 分类等级 C6
  • 温度等级 1：-40°C 至 +125°C
  • 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 组件充电模式 (CDM) ESD 分类等级 C6
  • 12 位无噪声分辨率
  • 宽电源电压范围：2V 至 5.5V
  • 低流耗：连续模式时：只有 150μA 单次模式：自动断电
  • 连续模式时：只有 150μA
  • 单次模式：自动断电
  • 可编程数据传输速率范围：128SPS 至 3300SPS
  • 单周期稳定
  • 内部低漂移电压基准
  • 内部温度传感器： 2°C 误差（最大值）
  • 内部振荡器
  • 内部可编程增益放大器 (PGA)
  • 四个单端或两个差分输入
  • 电池管理系统
  • 车用传感器 热电偶电阻式温度检测器 (RTD) 电化学气体传感器颗粒物传感器
  • 热电偶
  • 电阻式温度检测器 (RTD)
  • 电化学气体传感器
  • 颗粒物传感器

产品概述

ADS1018-Q1 是一款精密的低功耗 12 位无噪声模数转换器 (ADC)，其具备测量最常见传感器信号所需的全部功能。 ADS1018-Q1 集成了可编程增益放大器 (PGA)、电压基准、振荡器以及高精度温度传感器。 凭借这些功能以及 2V 至 5.5V 的宽电源电压范围， ADS1018-Q1 非常适用于功率及空间受限型传感器测量应用。 ADS1018-Q1 以高达 3300 次/秒 (SPS) 的采样数据传输速率进行转换。 PGA 的输入范围为 ±256mV 至 ±6.144V，支持以高分辨率测量大信号和小信号。 该器件通过输入复用器 (MUX) 测量双路差分输入或四路单端输入。 高精度温度传感器用于监控系统级温度或对热电偶进行冷结点补偿。ADS1018-Q1 可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后便会自动断电。 在空闲状态下，单次模式会显著降低流耗。 所有数据均通过串行外设接口 (SPI) 进行传输。 ADS1018-Q1 的额定工作温度范围 -40°C 至 +125°C。
查看全部

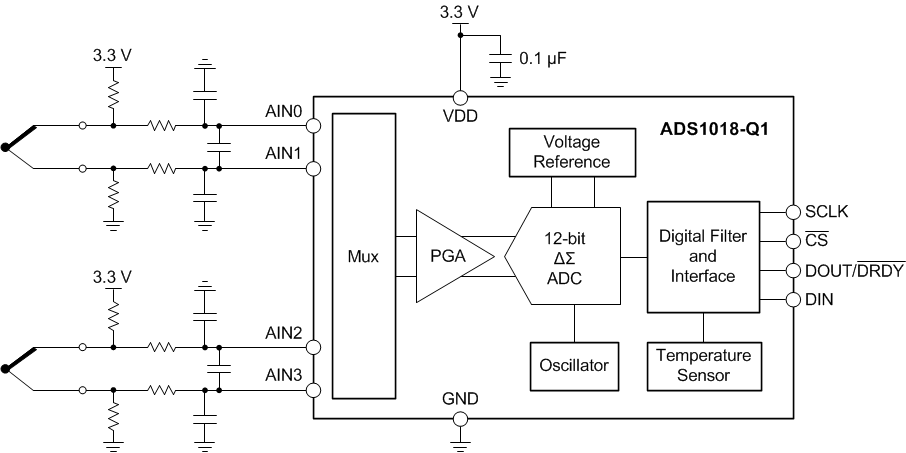

ADS1018QDGSRQ1 电路图

ADS1018QDGSRQ1 电路图

ADS1018QDGSRQ1 电路图
