ADS1015IRUGT

Texas Instruments 数据采集 - 模数转换器
  • 封装：10-QFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

更新日期：2024-04-01 00:04:00

ADS1015IRUGT

Texas Instruments 数据采集 - 模数转换器

产品简介：具有 PGA、振荡器、VREF、比较器、I2C 的 12 位 3.3kSPS 4 通道 Δ-Σ ADC

查看详情
  • 封装：10-QFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

ADS1015IRUGT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1015IRUGT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：12
  • 采样率（每秒）：3.3k
  • 数据接口：I²C，串行
  • 转换器数目：1
  • 功率耗散（最大）：-
  • 电压电源：单电源
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-QFN
  • 供应商设备封装：10-X2QFN（2x1.5）
  • 包装：®
  • 输入数目和类型：4 个单端，单极；2 个差分，单极
  • 其它名称：296-25172-6

产品特性

  • 超小型 X2QFN 封装： 2mm × 1.5mm × 0.4mm
  • 12 位无噪声分辨率
  • 宽电源电压：2.0V 至 5.5V
  • 低流耗：150µA（连续转换模式）
  • 可编程数据速率：128SPS 至 3.3kSPS
  • 单周期稳定
  • 内部低漂移电压基准
  • 内部振荡器
  • I2C 接口：四个可通过引脚选择的地址
  • 四个单端输入或两个差分输入 (ADS1015)
  • 可编程比较器（ADS1014 和 ADS1015）
  • 工作温度范围：-40°C 至 +125°C

产品概述

ADS1013、ADS1014 和 ADS1015 器件 (ADS101x) 是兼容 I2C 的 12 位高精度低功耗模数转换器 (ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS101x 器件采用了低漂移电压基准和振荡器。ADS1014 和 ADS1015 还采用可编程增益放大器 (PGA) 和数字比较器。这些 特性以及较宽的工作电源电压范围使得 ADS101x 非常合适功率受限和空间受限的传感器测量 应用。 ADS101x 可在数据速率高达每秒 3300 个样本 (SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1015 采用 一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1014 和 ADS1015 中可使用数字比较器进行欠压和过压检测。ADS101x 既可工作于连续转换模式下，也可工作于单冲模式下。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
查看全部

ADS1015IRUGT 数据手册

数据手册 说明 数量 操作
ADS1015IRUGT

12-Bit ADC with Integrated MUX, PGA, Comparator, Oscillator, and Reference 10-QFN -40 to 125

33页,852K 查看

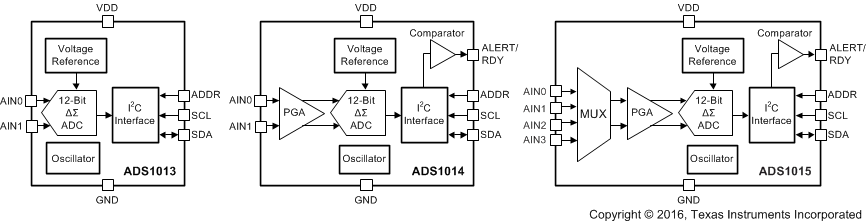

ADS1015IRUGT 电路图

ADS1015IRUGT 电路图

ADS1015IRUGT 电路图
