ADS1013IDGST

Texas Instruments 数据采集 - 模数转换器

封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.215-$2.87

更新日期：2024-04-01 00:04:00

ADS1013IDGST

Texas Instruments 数据采集 - 模数转换器

产品简介：具有振荡器、电压基准和 I2C 的 12 位 3.3kSPS 单通道 Δ-Σ ADC

查看详情

封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.215-$2.87

ADS1013IDGST 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS1013IDGST
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS1013IDGST
TI(德州仪器)
VSSOP-10
2022+
12000
上海市
-
原装可开发票

ADS1013IDGST 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：数据采集 - 模数转换器
系列：-
位数：12
采样率（每秒）：3.3k
数据接口：I²C，串行
转换器数目：1
功率耗散（最大）：900µW
电压电源：单电源
工作温度：-40°C ~ 125°C
安装类型：表面贴装
封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
供应商设备封装：10-MSOP
包装：®
输入数目和类型：1 个单端，单极；1 个差分，单极
其它名称：296-25225-6

产品特性

超小型 X2QFN 封装： 2mm × 1.5mm × 0.4mm
12 位无噪声分辨率
宽电源电压：2.0V 至 5.5V
低流耗：150µA（连续转换模式）
可编程数据速率：128SPS 至 3.3kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C 接口：四个可通过引脚选择的地址
四个单端输入或两个差分输入 (ADS1015)
可编程比较器（ADS1014 和 ADS1015）
工作温度范围：-40°C 至 +125°C

产品概述

ADS1013、ADS1014 和 ADS1015 器件 (ADS101x) 是兼容 I2C 的 12 位高精度低功耗模数转换器 (ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS101x 器件采用了低漂移电压基准和振荡器。ADS1014 和 ADS1015 还采用可编程增益放大器 (PGA) 和数字比较器。这些特性以及较宽的工作电源电压范围使得 ADS101x 非常合适功率受限和空间受限的传感器测量应用。 ADS101x 可在数据速率高达每秒 3300 个样本 (SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1015 采用一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1014 和 ADS1015 中可使用数字比较器进行欠压和过压检测。ADS101x 既可工作于连续转换模式下，也可工作于单冲模式下。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。

查看全部

ADS1013IDGST 数据手册

数据手册	说明	数量	操作
ADS1013IDGST	12-Bit ADC with Integrated Oscillator, and Reference 10-MSOP -40 to 125	33页,852K	查看
ADS1013IDGST	12 Bit Analog to Digital Converter 1, 2 Input 1 Sigma-Delta 10-VSSOP	34页,1.21M	查看

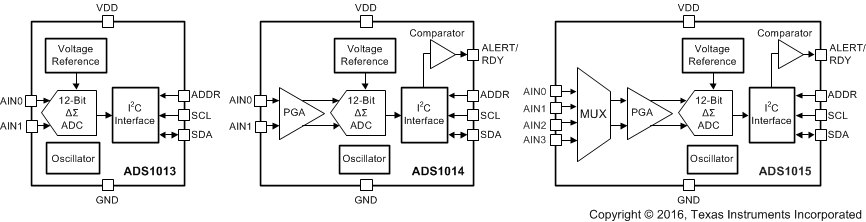

ADS1013IDGST 电路图
