ADC3441IRTQR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADC3441IRTQR

Texas Instruments 模数转换器（ADC）

产品简介：四通道、14 位、25MSPS 模数转换器 (ADC)

查看详情

ADC3441IRTQR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADC3441IRTQR 中文资料属性参数

  • 现有数量：0现货2,000Factory查看交期
  • 价格：2,000 : ￥262.84763卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 位数：-
  • 采样率（每秒）：-
  • 输入数：-
  • 输入类型：-
  • 数据接口：-
  • 配置：-
  • 比率 - S/H:ADC：-
  • A/D 转换器数：-
  • 架构：-
  • 参考类型：-
  • 电压 - 供电，模拟：-
  • 电压 - 供电，数字：-
  • 特性：-
  • 工作温度：-
  • 封装/外壳：56-VFQFN 裸露焊盘
  • 供应商器件封装：56-QFN（8x8）
  • 安装类型：表面贴装型

产品特性

  • 四通道
  • 14 位分辨率
  • 单电源：1.8V
  • 串行低压差分信号 (LVDS) 接口
  • 支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
  • fIN = 70MHz 时，信噪比 (SNR) = 72.4dBFS，无杂散动态范围 (SFDR) = 87dBc
  • 超低功耗： 125MSPS 时为每通道 98mW
  • 125MSPS 时为每通道 98mW
  • 通道隔离：105dB
  • 内部抖动和斩波
  • 支持多芯片同步
  • 与 12 位版本器件之间具有引脚到引脚兼容性
  • 封装：超薄四方扁平无引线 (VQFN)-56 (8mm x 8mm)

产品概述

ADC344x 器件属于高线性度、超低功耗、四通道、14 位、25MSPS 至 125MSPS 模数转换器 (ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。输入时钟分频器可给予系统时钟架构设计更高的灵活性，同时 SYSREF 输入可实现整个系统同步。 ADC344x 系列支持串行低压差分信令 (LVDS)，从而减少接口线路的数量，实现高系统集成密度。串行 LVDS 接口为双线制，通过两个 LVDS 对串行输出每个 ADC 数据。此外，也可提供单线制串行 LVDS 接口。内部锁相环 (PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 14 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。
查看全部

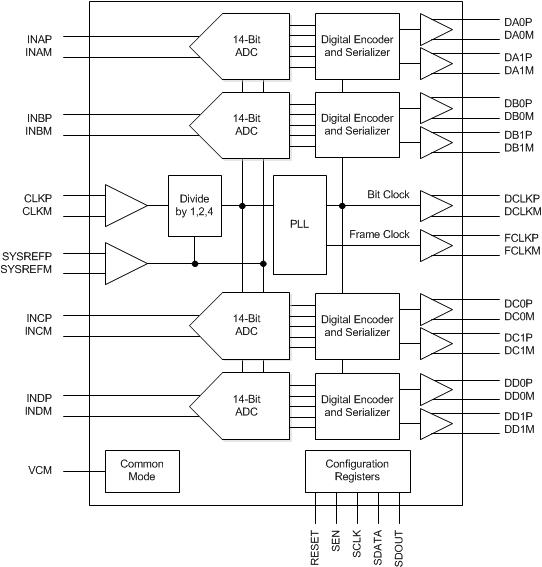

ADC3441IRTQR 电路图

ADC3441IRTQR 电路图

ADC3441IRTQR 电路图
