ADC32J45IRGZR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADC32J45IRGZR

Texas Instruments 模数转换器（ADC）

产品简介：双通道、14 位、160MSPS 模数转换器 (ADC)

查看详情

ADC32J45IRGZR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADC32J45IRGZR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADC32J45IRGZR
TI(德州仪器)
VQFN-48
2022+
12000
上海市
-
原装可开发票

ADC32J45IRGZR 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：2,500 : ￥494.96490卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：-
采样率（每秒）：-
输入数：-
输入类型：-
数据接口：-
配置：-
比率 - S/H:ADC：-
A/D 转换器数：-
架构：-
参考类型：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
特性：-
工作温度：-
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）
安装类型：表面贴装型

产品特性

双通道
14 位分辨率
单电源：1.8V
支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
fIN = 70MHz 时，信噪比 (SNR) = 72.2dBFS，无杂散动态范围 (SFDR) = 87dBc
超低功耗： 160MSPS 时为每通道 227mW
160MSPS 时为每通道 227mW
通道隔离：105dB
内部抖动
JESD204B 串口：兼容子类 0、1、2，速率最高达 3.2Gbps 支持每个 ADC 一条通道（高达 160MSPS）
兼容子类 0、1、2，速率最高达 3.2Gbps
支持每个 ADC 一条通道（高达 160MSPS）
支持多芯片同步
与 12 位版本器件 (ADC32J2X) 引脚到引脚兼容
封装：超薄四方扁平无引线 (VQFN)-48 (7mm x 7mm)
多载波、多模式蜂窝基站
雷达和智能天线阵列
炮弹制导
电机控制反馈
网络和矢量分析器
通信测试设备
无损检测
微波接收器
软件定义无线电 (SDR)
正交和分集无线电接收器

产品概述

ADC32J4x 属于高线性度、超低功耗、双通道、14 位、50MSPS 至 160MSPS 模数转换器 (ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。时钟输入分频器可给予系统时钟架构设计更高的灵活性，SYSREF 输入可实现整个系统同步。 ADC32J4x 系列支持 JESD204B 接口，减少了接口线路数，从而实现高系统集成度。 JESD204B 接口是串行接口，仅通过一个差分对即可串行输出每个 ADC 的数据。内部锁相环 (PLL) 会将传入的 ADC 采样时钟乘以 20，以获得串行化各通道的 14 位数据时所使用的位时钟。该器件支持子类 1，接口速率高达 3.2Gbps。

查看全部

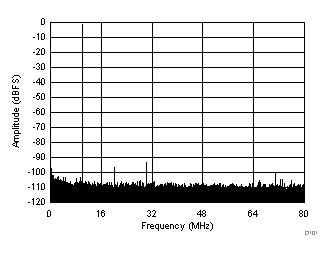

ADC32J45IRGZR 电路图
