更新日期：2024-04-01 00:04:00
产品简介：具有扩展温度范围的双通道 14 位 125MSPS 模数转换器 (DAC)
查看详情ADC3244EIRGZT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-48(7x7)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
ADC3244EIRGZT 中文资料属性参数
- 现有数量：0现货1,000Factory查看交期
- 价格：250 : ￥881.66388卷带（TR）
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- 位数：14
- 采样率（每秒）：125M
- 输入数：2
- 输入类型：差分
- 数据接口：LVDS - 串行
- 配置：ADC
- 比率 - S/H:ADC：0：1
- A/D 转换器数：2
- 架构：管线
- 参考类型：外部，内部
- 电压 - 供电，模拟：1.7V ~ 1.9V
- 电压 - 供电，数字：1.7V ~ 1.9V
- 特性：-
- 工作温度：-50°C ~ 105°C
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
- 安装类型：表面贴装型
产品特性
- 双通道
- 14 位分辨率
- 单电源：1.8V
- 串行 LVDS 接口 (SLVDS)
- 支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
- fIN = 70MHz 时，信噪比 (SNR) = 72.4dBFS，无杂散动态范围 (SFDR) = 87dBc
- 超低功耗： 125MSPS 时为每通道 116mW
- 125MSPS 时为每通道 116mW
- 通道隔离：105dB
- 内部抖动和斩波
- 支持多芯片同步
- 与 12 位版本之间具有引脚到引脚兼容性
- 封装：VQFN-48 (7mm × 7mm)
- 扩展温度范围：-50°C 至 +105°C
产品概述
ADC3244E 是一款高线性度、超低功耗、双通道、14 位、25MSPS 至 125MSPS 模数转换器 (ADC)。该器件专门用于支持严苛的、高输入频率信号（具有较大动态范围的要求）。输入时钟分频器使得系统时钟架构设计更加灵活，SYSREF 输入可实现系统完全同步。 ADC3244E 支持串行、低压、差分信令 (LVDS)，从而减少接口线路的数量，实现高系统集成密度。串行 LVDS 接口为双线制，可对每个 ADC 的数据进行串行并通过两对 LVDS 输出。内部锁相环 (PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 14 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。

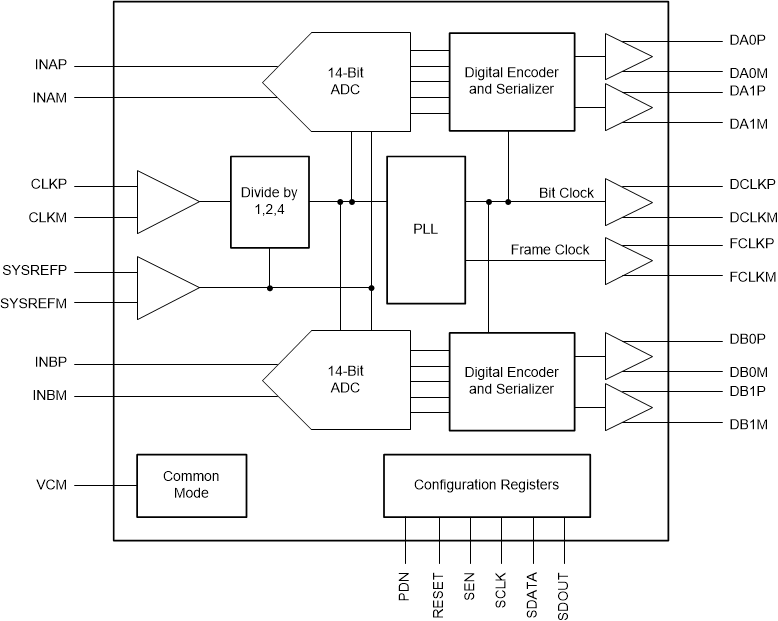

ADC3244EIRGZT 电路图
ADC3244EIRGZT 电路图
