ADC3221IRGZT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADC3221IRGZT

Texas Instruments 模数转换器（ADC）

产品简介：双通道、12 位、25MSPS 模数转换器 (ADC)

查看详情

ADC3221IRGZT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADC3221IRGZT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADC3221IRGZT 中文资料属性参数

现有数量：0现货250Factory查看交期
价格：250 : ￥138.23292卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：12
采样率（每秒）：25M
输入数：2
输入类型：差分
数据接口：LVDS - 串行
配置：ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：管线
参考类型：外部，内部
电压 - 供电，模拟：1.7V ~ 1.9V
电压 - 供电，数字：1.7V ~ 1.9V
特性：同步采样
工作温度：-40°C ~ 85°C
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）
安装类型：表面贴装型

产品特性

双通道
12 位分辨率
单电源：1.8V
串行 LVDS 接口 (SLVDS)
支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
fIN = 70MHz 时，SNR = 70.2dBFS， SFDR = 87dBc
超低功耗： 125MSPS 时为每通道 116mW
125MSPS 时为每通道 116mW
通道隔离：105dB
内部抖动和斩波
支持多芯片同步
与 14 位版本之间具有引脚到引脚兼容性
封装：VQFN-48 (7mm × 7mm)

产品概述

ADC322x 属于高线性度、超低功耗、双通道、12 位、25MSPS 至 125MSPS 模数转换器 (ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。当 SYSREF 输入实现整个系统同步时，时钟输入分频器将给予系统时钟架构设计更高的灵活性。ADC322x 系列支持串行低压差分信号 (LVDS)，从而减少接口线路的数量，实现高系统集成度。串行 LVDS 接口为双线制，每种 ADC 数据采用串行形式并通过两个 LVDS 对输出。此外，还提供单线制串行 LVDS 接口。内部锁相环 (PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 12 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。

查看全部

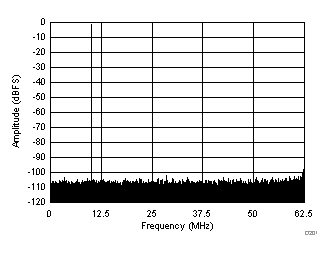

ADC3221IRGZT 电路图
