ADC14X250RHBT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADC14X250RHBT

Texas Instruments 模数转换器（ADC）

产品简介：14 位、250MSPS 模数转换器 (ADC)

查看详情

ADC14X250RHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADC14X250RHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ADC14X250RHBT 中文资料属性参数

现有数量：0现货查看交期
价格：250 : ￥889.59408卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
位数：14
采样率（每秒）：250M
输入数：1
输入类型：差分
数据接口：JESD204B
配置：ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：管线
参考类型：内部
电压 - 供电，模拟：1.15V ~ 1.25V，1.7V ~ 1.9V，2.85V ~ 3.45V
电压 - 供电，数字：1.15V ~ 1.25V，1.7V ~ 1.9V，2.85V ~ 3.45V
特性：-
工作温度：-40°C ~ 85°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装型

产品特性

分辨率：14 位
转换速率：250MSPS
性能：输入：240MHz，-3dBFS信噪比 (SNR)：70.1dBFS 噪声频谱密度：-151.1dBFS/Hz无杂散动态范围 (SFDR)：87dBFS非 HD2 和非 HD3 毛刺：-92dBFS 无输入 SNR：71.1dBFS
输入：240MHz，-3dBFS信噪比 (SNR)：70.1dBFS 噪声频谱密度：-151.1dBFS/Hz无杂散动态范围 (SFDR)：87dBFS非 HD2 和非 HD3 毛刺：-92dBFS
信噪比 (SNR)：70.1dBFS
噪声频谱密度：-151.1dBFS/Hz
无杂散动态范围 (SFDR)：87dBFS
非 HD2 和非 HD3 毛刺：-92dBFS
无输入 SNR：71.1dBFS
功耗：584mW
额定温度最高达 105°C（在散热焊盘处）
JESD204B 通道速率高达 5Gb/s 的子类 1 单通道串行数据接口
经缓冲的模拟输入
差分输入相位和幅值校正
输入采样时钟分频器（1 分频、2 分频、4 分频、8 分频）
4 线制串行外设接口 (SPI)
32 引脚超薄型四方扁平无引线 (WQFN) 封装（5mm×5mm、0.5mm 间距）

产品概述

ADC14X250 器件是一款单片单通道高性能模数转换器，能够将模拟输入信号转换成 14 位数字字，采样速率达 250MSPS。该转换器采用差分流水线架构并集成有输入缓冲器，在 –40°C 至 105°C 的整个扩展温度范围内（在器件的印刷电路板 (PCB) 散热焊盘处测得）具有出色的动态性能和低功耗特性。集成的输入缓冲器消除了来自内部开关电容采样电路的电荷回馈噪声，并且简化了驱动放大器、抗混叠滤波器以及阻抗匹配的系统级设计。此外，还可以对缓冲器进行调整以校正差分输入信号路径的相位和幅值失衡，从而改善偶数阶谐波失真。输入采样时钟分频器提供整数分频比以简化系统时钟。该器件集成有低噪声电压基准，无需使用外部去耦电容器，从而简化了电路板级设计。数字输出数据通过采用 32 引脚 5mm × 5mm WQFN 封装的 JESD204B 子类 1 单通道接口提供。ADC14X250 可在 1.2V、1.8V 和 3.0V 电源供电下工作。可使用 SPI 来配置与 1.2V 至 3V 逻辑电路兼容的器件。

查看全部

ADC14X250RHBT 数据手册

数据手册	说明	数量	操作
ADC14X250RHBT	14 Bit Analog to Digital Converter 1 Input 1 Pipelined 32-VQFN (5x5)	71页,2.5M	查看

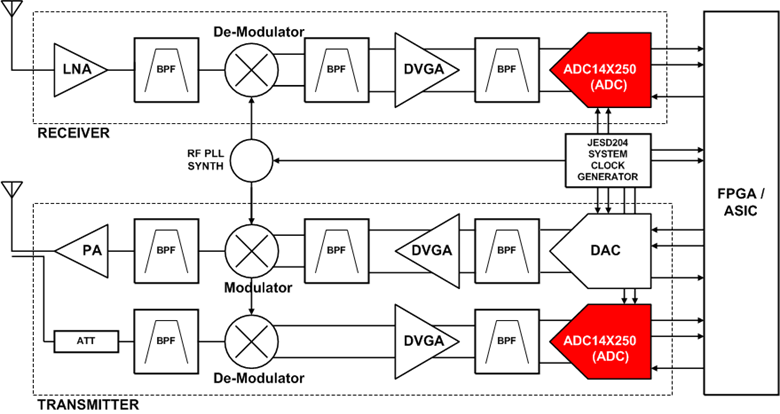

ADC14X250RHBT 电路图
