ADC12D1620CCMLS

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADC12D1620CCMLS

Texas Instruments 模数转换器（ADC）

产品简介：耐辐射加固保障 (RHA)、QMLV、300krad、12 位、双通道 1.6GSPS 或单通道 3.2GSPS ADC

查看详情

ADC12D1620CCMLS 中文资料属性参数

现有数量：0现货
价格：在售
系列：-
包装：托盘
产品状态：在售
位数：12
采样率（每秒）：3.2G
输入数：2
输入类型：差分，单端
数据接口：LVDS - 并联，SPI
配置：MUX-S/H-ADC
比率 - S/H:ADC：0：1
A/D 转换器数：2
架构：折叠内插
参考类型：内部
电压 - 供电，模拟：1.8V ~ 2V
电压 - 供电，数字：1.8V ~ 2V
特性：同步采样
工作温度：-55°C ~ 125°C
封装/外壳：376-BFCPGA
供应商器件封装：376-CCGA（27.94x27.94）
安装类型：通孔

产品特性

电离辐射总剂量 (TID) 达 300krad(Si)
经测试符合单粒子功能中断 (SEFI) 标准
单粒子闩锁 (SEL) > 120MeV-cm2/mg
能够进行冷备用
宽温度范围 -55°C 至 +125°C
功耗 = 3.8W 或 2.7W（1600 或 800MHz 时钟频率）
3dB 输入带宽 = 3GHz
当 fCLK ≤ 800MHz 时，低采样节能模式 (LSPSM) 可降低功耗并提高性能
用于多芯片系统的自动同步功能
用于捕获外部触发器的时间戳功能
用于系统调试的输出测试图形
1:1 非多路信号分离或 1:2 或 1:4 并行多路信号分离 LVDS 输出
1.9V 单电源

产品概述

ADC12D1620QML 使用经重新设计的封装，与 ADC12D1600QML 相比，可实现更佳的 ENOB、SNR 和串扰性能。与其前代产品相同，ADC12D1620QML 也是一款低功耗、高性能 CMOS 模数转换器 (ADC)，在交错模式下以 12 位的分辨率和高达 3.2GSPS 的采样率对信号进行数字化。对于高达 1.6GSPS 的采样率，它还可以用作双通道 ADC。对于低于 800MHz 的采样率，该器件提供了可以将功耗降低至低于每通道 1.4W（典型值）的低采样节能模式 (LSPSM)。ADC 可以支持低至 200MSPS 的转换速率。

查看全部

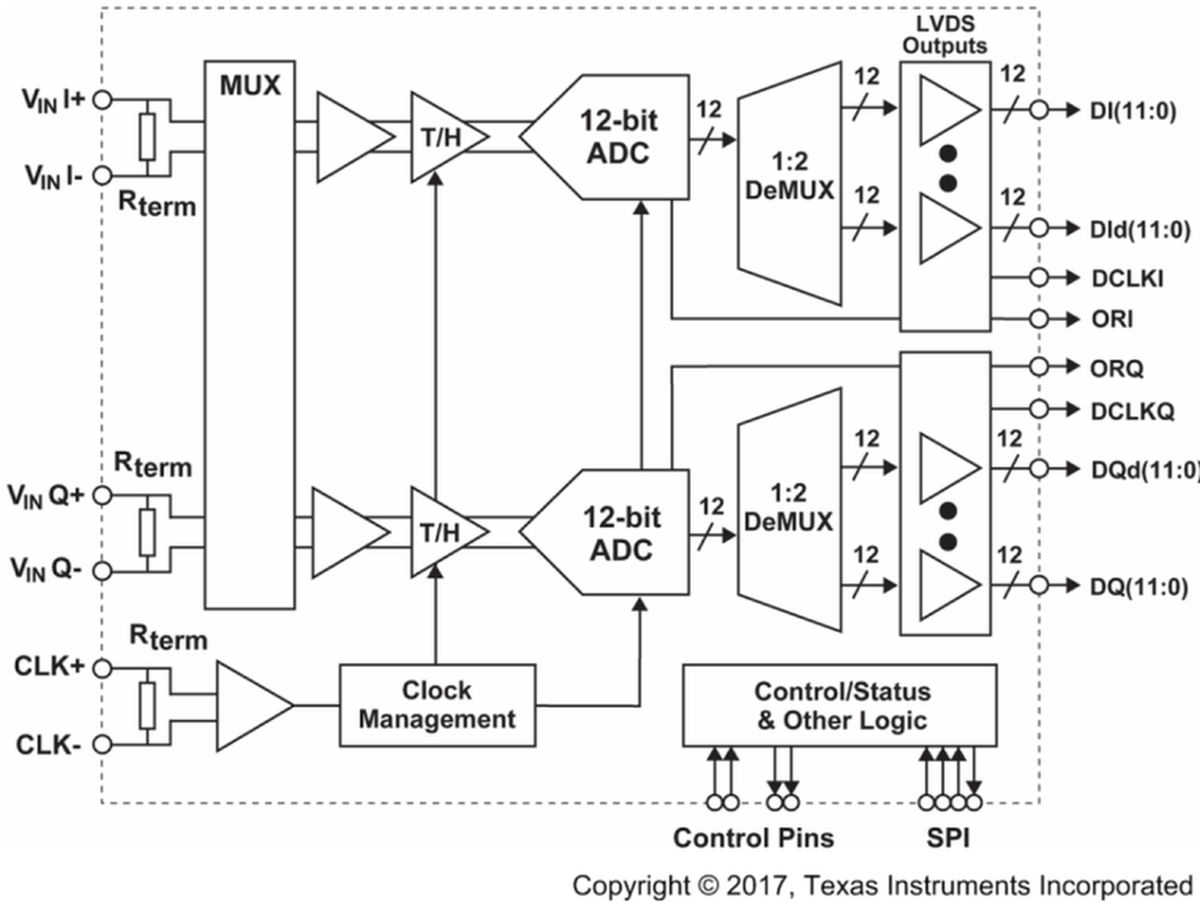

ADC12D1620CCMLS 电路图
