77043022A

Texas Instruments 放大器 IC
  • 参考价格：￥193.61-￥240.26

更新日期：2024-04-01

77043022A

Texas Instruments 放大器 IC

产品简介：工作温度范围为 -55°C 至 125°C 的四通道、30V、1.2MHz、3mV 失调电压运算放大器

查看详情
  • 参考价格：￥193.61-￥240.26

77043022A 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

77043022A 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：4
  • 共模抑制比（最小值）：70 dB
  • 输入补偿电压：7 mV
  • 输入偏流（最大值）：10 nA
  • 工作电源电压：3 V to 32 V, 1.5 V to 16 V
  • 安装风格：SMD/SMT

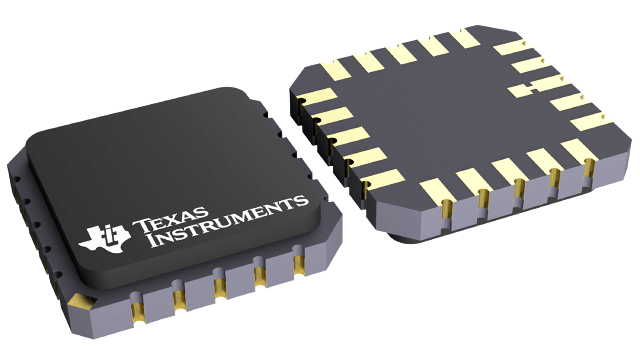

  • 封装 / 箱体：Leadless Chip-20
  • 输出电流：10 mA
  • 最大工作温度：+ 125 C
  • 封装：Tube
  • 最小工作温度：- 55 C
  • 工厂包装数量：50

产品特性

  • 全新 LM324B 和 LM2902B
  • B 版本可直接替代所有版本的 LM224、LM324 和 LM2902
  • 改进了 B 版本的规格 电源电压范围：3V 至 36V（B、BA 版本） 低输入失调电压：±2mV（BA 版本）/3mV（B 版本） ESD 等级：2kV (HBM)，1.5kV (CDM) EMI 抑制：集成射频和 EMI 滤波器 低输入偏置电流：最大值为 50nA（在 –40°C 至 125°C 范围内）
  • 电源电压范围：3V 至 36V（B、BA 版本）
  • 低输入失调电压：±2mV（BA 版本）/3mV（B 版本）
  • ESD 等级：2kV (HBM)，1.5kV (CDM)
  • EMI 抑制：集成射频和 EMI 滤波器
  • 低输入偏置电流：最大值为 50nA（在 –40°C 至 125°C 范围内）
  • 共模输入电压范围包括 V–
  • 输入电压差可驱动至电源电压
  • 有关双路 B 版本，请参阅 LM358B 和 LM2904B

产品概述

LM324B 和 LM2902B 器件是业界通用运算放大器 LM324 和 LM2902 的下一代版本，其中包括四个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（600µV，典型值）、接地共模输入范围以及高差分输入电压能力。LM324B 和 LM2902B 的特点是单位增益稳定，每个放大器可实现最大 3mV（LM324BA 和 LM2902BA 最大 2mV）的低失调电压和 240µA（典型值）的静态电流。高 ESD（2kV HBM 和 1.5kV CDM）和集成 EMI 以及射频滤波器可支持将 LM324B 和 LM2902B 器件用于更严苛、更具环境挑战性的应用。LM324B 和 LM2902B 可直接替代所有版本的 LM224、LM324 和 LM2902 器件。
查看全部

77043022A 电路图

77043022A 电路图

77043022A 电路图
