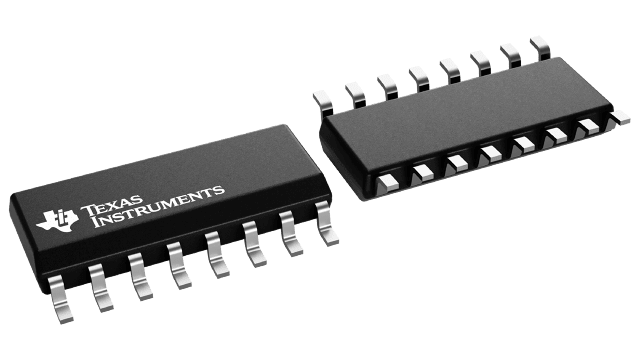

UCC28061QDRQ1

Texas Instruments PMIC - PFC（功率因数修正）
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

更新日期：2024-04-01

UCC28061QDRQ1

Texas Instruments PMIC - PFC（功率因数修正）

产品简介：具有增强可闻噪声抑制功能的汽车类转换模式、交错式 PFC 控制器

查看详情
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

UCC28061QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28061QDRQ1 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - PFC（功率因数修正）
  • 系列：Natural Interleaving™
  • 模式：间歇（跃迁）
  • 频率 - 开关：500kHz
  • 电流 - 启动：100µA
  • 电源电压：14 V ~ 21 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SOIC N
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 符合 AEC-Q100 标准的下列结果器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 简便相位管理使得符合轻负载高效标准变得更加容易
  • 双路故障安全过压保护 (OVP) 防止由电压感测故障引起的输出过压情况
  • 无传感器电流整形简化了电路板设计并提升了效率
  • 涌入安全电流限制： 涌入期间防止金属氧化物半导体场效应晶体管 (MOSFET) 传导 消除了输出整流器内的反向恢复事件
  • 涌入期间防止金属氧化物半导体场效应晶体管 (MOSFET) 传导
  • 消除了输出整流器内的反向恢复事件

产品概述

针对对可闻噪声消除有要求的消费类应用，这个解决方案将转换模式的优势--使用低成本组件实现高效率--扩展至比之前的可能值更高的额定功率值。 通过使用一个 Natural Interleaving 技术，两个作为信道运行的信道（也就是说，没有从信道）与同一频率同步。 这个方法从内部产生了强匹配、更快速的响应、并确保每个信道都运行在转换模式。完整的系统级保护特有输入欠压保护、输出过压保护、开环路保护、过载保护、软启动、相位故障检测、和热关断功能。 附加的故障安全过压保护 (OVP) 特性防止到一个中间电压的短路，如果没有检测到此短路的话，有可能导致非常严重的器件故障。
查看全部

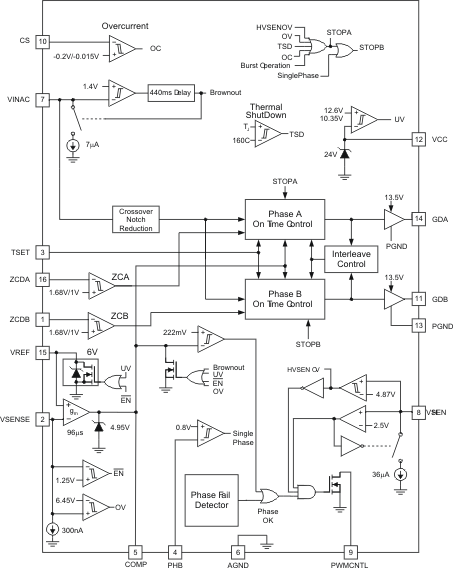

UCC28061QDRQ1 电路图

UCC28061QDRQ1 电路图

UCC28061QDRQ1 电路图
