TPD4E05U06DQAR
TVS 二极管更新日期：2025-01-08
TPD4E05U06DQAR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TPD4E05U06DQAR
原装现货 -
PLINGSEMIC/鹏领
-
DFN2510
24+ -
3000
-
深圳
-
01-08
-
TPD4E05U06DQAR
原装现货 -
TI
-
USON10
20+ -
30000
-
深圳
-
12-10
-
只做原装20年老牌供应商，现货请私聊
-
TPD4E05U06DQAR
原装现货 -
TI德州仪器
-
USON-10
2021 -
3000
-
深圳
-
11-18
-
原装现货
-
雷卯电子LEIDITECH
-
DFN2510P10
2024+ -
3000
-
上海市
-
-
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
USON-10
- -
677
-
上海市
-
-
-
经营22年实体店原装,具体年份和数量以实际为准
-
TI/德州仪器
-
USON10
21+ -
10000
-
杭州
-
-
-
全新原装，价格优势
-
TI/德州仪器
-
USON10
17+ -
1006
-
上海市
-
-
-
原装可开发票
-
TI
-
uSON-10
新批号 -
887000
-
上海市
-
-
-
原厂直发进口原装微信同步QQ893727827
-
TI
-
-
23+ -
201000
-
上海市
-
-
-
全新原装现货，杜绝假货。
TPD4E05U06DQAR 中文资料属性参数
- 现有数量：260,768现货
- 价格：1 : ￥5.49000剪切带（CT）3,000 : ￥2.19264卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：转向装置（轨至轨）
- 单向通道：4
- 双向通道：-
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：6V
- 不同 Ipp 时电压 - 箝位（最大值）：14V
- 电流 - 峰值脉冲 (10/1000μs)：2.5A（8/20μs）
- 功率 - 峰值脉冲：40W
- 电源线路保护：是
- 应用：HDMI
- 不同频率时电容：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：10-UFDFN
- 供应商器件封装：10-USON（2.5x1）
产品特性
- IEC 61000-4-2 4 级 ESD 保护 ±12kV 接触放电 ±15kV 空气间隙放电
- ±12kV 接触放电
- ±15kV 空气间隙放电
- IEC 61000-4-4 EFT 保护 80A (5/50ns)
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护 2.5A (8/20µs)
- 2.5A (8/20µs)
- IO 电容为0.42pF 至 0.5pF（典型值）
- 直流击穿电压为 6.5V（最小值）
- 超低泄漏电流为10nA（最大值）
- 低 ESD 钳位电压
- 工业温度范围：–40°C 至 +125°C
- 简易直通布线封装
- 业界通用的 SOD-523 封装 (1.60mm × 0.80mm × 0.65mm)
产品概述

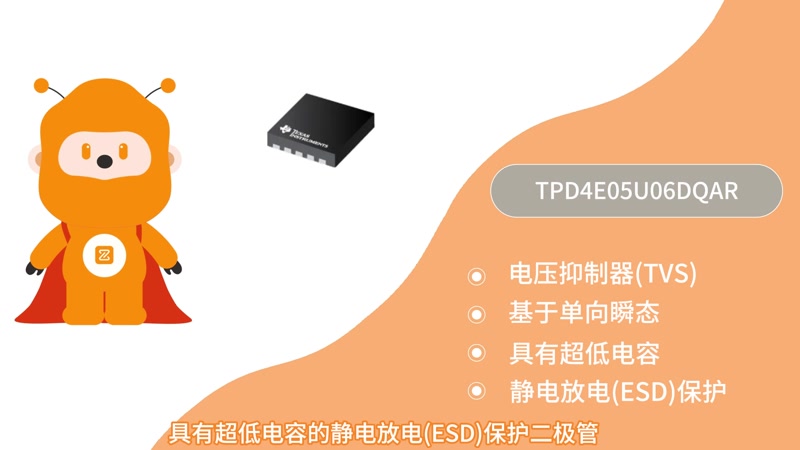

TPDxE05U06 是基于单向瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管产品系列，具有超低电容。每个器件的 ESD 冲击消散值高于 IEC 61000-4-2 国际标准规定的最高水平。TPDxE05U06 的超低负载电容使其非常适用于保护任何高速信号引脚。TPDxE05U06 的典型应用包括 HDMI 1.4b、HDMI 2.0、USB 3.0、MHL、LVDS、DisplayPort、PCI-Express、eSata 和 V-by-One HS 中的高速信号线。
TPD4E05U06DQAR 电路图
TPD4E05U06DQAR 电路图
