TPD2E001DZDR

Texas Instruments TVS - 二极管
  • 封装：TO-253-4，TO-253AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3069-$0.77

更新日期：2025-01-08

TPD2E001DZDR

Texas Instruments TVS - 二极管

产品简介：适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的双路 1.5pF、5.5V、±8kV ESD 保护二极管

查看详情
  • 封装：TO-253-4，TO-253AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3069-$0.77

TPD2E001DZDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD2E001DZDR 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：5.5V
  • 电压 - 击穿：11V
  • 功率（瓦特）：-
  • 电极标记：2 通道阵列 - 单向
  • 安装类型：表面贴装
  • 封装/外壳：TO-253-4，TO-253AA
  • 供应商设备封装：4-SOP
  • 包装：®
  • 其它名称：296-24770-6

产品特性

  • IEC 61000-4-2 ESD Protection (Level 4) ±8-kV Contact Discharge ±15-kV Air-Gap Discharge
  • ±8-kV Contact Discharge
  • ±15-kV Air-Gap Discharge
  • IO Capacitance: 1.5 pF (Typ)
  • Low Leakage Current: 1 nA (Maximum)
  • Low Supply Current: 1 nA
  • 0.9 V to 5.5 V Supply-Voltage Range
  • Space-Saving DRL, DRY, and QFN Package Options
  • Alternate 3, 4, 6-Channel options Available: TPD3E001, TPD4E001, TPD6E001

产品概述

The TPD2E001 is a two-channel Transient Voltage Suppressor (TVS) based Electrostatic Discharge (ESD) protection diode array. The TPD2E001 is rated to dissipate ESD strikes at the maximum level specified in the IEC 61000-4-2 Level 4 international standard.The DRS package (3.00 mm × 3.00 mm) is also available as a non-magnetic package for medical imaging applications.See also TPD2E2U06DRLR which is p2p compatible to TPD2E001DRLR and offers higher IEC ESD Protection, lower clamping voltage, and eliminates the input capacitor requirement.
查看全部

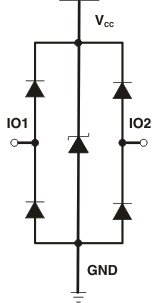

TPD2E001DZDR 电路图

TPD2E001DZDR 电路图

TPD2E001DZDR 电路图
