TLV9001IDCKR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

TLV9001IDCKR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器

查看详情

TLV9001IDCKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV9001IDCKR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥3.26000剪切带（CT）3,000 : ￥0.91821卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：2V/μs
  • 增益带宽积：1 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：5 pA
  • 电压 - 输入补偿：400 μV
  • 电流 - 供电：60μA
  • 电流 - 输出/通道：40 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：5-TSSOP，SC-70-5，SOT-353
  • 供应商器件封装：SC-70-5

产品特性

  • 可扩展 CMOS 放大器，适用于低成本应用
  • 轨至轨输入和输出
  • 低输入失调电压：±0.4mV
  • 单位带宽增益积：1MHz
  • 低宽带噪声：27nV/√Hz
  • 低输入偏置电流：5pA
  • 低静态电流：60µA/通道
  • 单位增益稳定
  • 内置 RFI 和 EMI 滤波器
  • 可在电源电压低至 1.8V 的情况下运行
  • 由于具有电阻式开环输出阻抗，因此可在更高的容性负载下更轻松地实现稳定
  • 工作温度范围：–40°C 至 125°C

产品概述

TLV900x 系列包括 单通道 (TLV9001)、 双通道 (TLV9002)、 和四通道 (TLV9004) 低电压 （1.8V 至 5.5V）运算放大器，具有轨至轨 输入和输出摆幅能力。这些运算放大器为空间受限、需要低压运行和高容性负载驱动的应用（例如 烟雾探测器、可穿戴电子产品和小型电器）提供了具有成本效益的解决方案。 TLV900x 系列的电容负载驱动器具有 500pF 的电容，而电阻式开环输出阻抗使其能够在更高的电容负载下更轻松地实现稳定。这些运算放大器专为低工作电压 (1.8V 至 5.5V)而设计，性能规格类似于 TLV600x 器件。 TLV900x 系列稳健耐用的设计可简化电路设计。这些运算放大器具有单位增益稳定性，集成了 RFI 和 EMI 抑制滤波器，并且在过驱情况下不会出现相位反转。 TLV900x 器件具有关断模式（TLV9001S、TLV9002S 和 TLV9004S），允许放大器切换至典型电流消耗低于 1µA 的待机模式。 针对所有通道型号（单通道、双通道和四通道）提供微型封装（如 SOT-553 和 WSON）以及行业标准封装（如 SOIC、MSOP、SOT-23 和 TSSOP 封装）。
查看全部

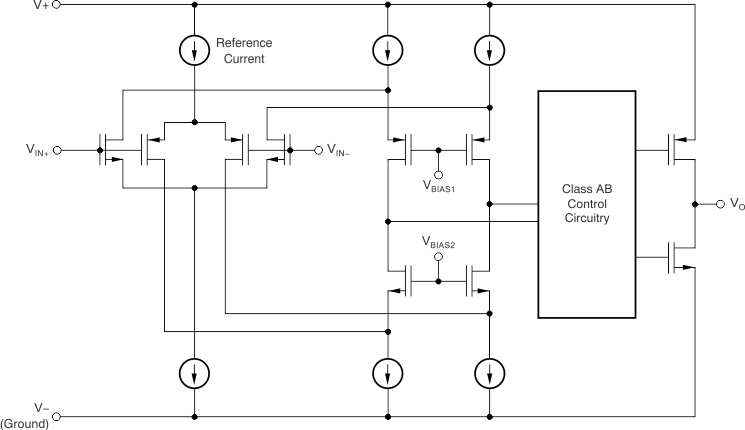

TLV9001IDCKR 电路图

TLV9001IDCKR 电路图

TLV9001IDCKR 电路图
