ADS8866IDGSR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01

ADS8866IDGSR

Texas Instruments 模数转换器（ADC）

产品简介：具有单端输入、SPI 接口和菊花链的 16 位、100kSPS、单通道 SAR ADC

查看详情

ADS8866IDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8866IDGSR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥40.54000剪切带（CT）2,500 : ￥22.95534卷带（TR）
  • 系列：microPOWER?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 位数：16
  • 采样率（每秒）：100k
  • 输入数：1
  • 输入类型：个伪差分，单端
  • 数据接口：SPI
  • 配置：S/H-ADC
  • 比率 - S/H:ADC：1：1
  • A/D 转换器数：1
  • 架构：SAR
  • 参考类型：外部
  • 电压 - 供电，模拟：2.7V ~ 3.6V
  • 电压 - 供电，数字：1.65V ~ 3.6V
  • 特性：-
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP
  • 安装类型：表面贴装型

产品特性

  • 采样率：100kHz
  • 无延迟输出
  • 单极单端输入电压范围： 0V 至 +VREF
  • SPI™- 兼容串行接口，此接口具有菊链式选项
  • 出色的交流和直流性能： SNR：93dB，THD：–108dBINL：±1.0LSB（典型值），±2.0 LSB（最大值） DNL：±1.0LSB（最大值）、16 位 NMC
  • SNR：93dB，THD：–108dB
  • INL：±1.0LSB（典型值），±2.0 LSB（最大值）
  • DNL：±1.0LSB（最大值）、16 位 NMC
  • 宽工作电压范围：AVDD：2.7V 至 3.6VDVDD：1.65V 至 3.6V（不受 AVDD 影响）REF：2.5V 至 5V（不受 AVDD 影响）工作温度：-40°C 至 +85°C
  • AVDD：2.7V 至 3.6V
  • DVDD：1.65V 至 3.6V（不受 AVDD 影响）
  • REF：2.5V 至 5V（不受 AVDD 影响）
  • 工作温度：-40°C 至 +85°C
  • 低功率耗散： 100kSPS 时为 0.7mW10kSPS 时为 70µW
  • 100kSPS 时为 0.7mW
  • 10kSPS 时为 70µW
  • 关断电流 (AVDD)：50nA
  • 满标度步进趋稳至 16 位：1200ns
  • 封装：VSSOP-10 和 VSON-10

产品概述

ADS8866 是一款 16 位、100kSPS 单端输入模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。该器件提供一个兼容的 SPI 串口。该串口也支持菊花链操作以实现多个器件级联。此器件支持 -0.1V 至 VREF + 0.1V 范围的单极单端模拟输入。器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。此特性使得 ADS8866 非常适合较低速度的 应用。
查看全部

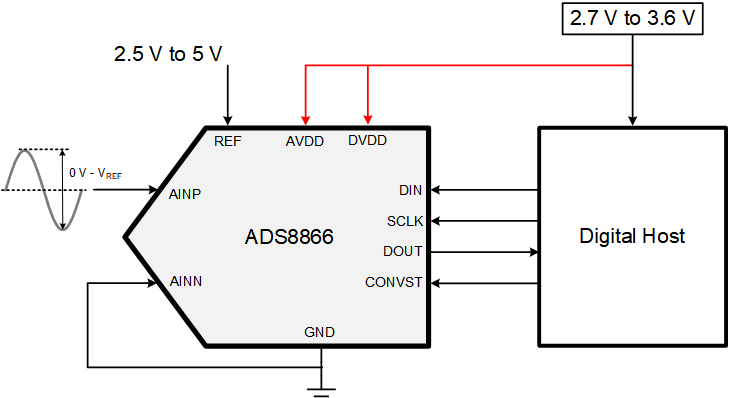

ADS8866IDGSR 电路图

ADS8866IDGSR 电路图

ADS8866IDGSR 电路图
