  • 封装:64-LQFP
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:管件
  • 参考价格:$12.825-$20.52

更新日期:2024-04-01

产品简介:12 位 8 通道同步采样双极输入 ADC

查看详情
  • 封装:64-LQFP
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:管件
  • 参考价格:$12.825-$20.52

ADS8528SPM 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS8528SPM 中文资料属性参数

  • 特色产品:ADS8528/68 Bipolar Input ADC
  • 标准包装:160
  • 类别:集成电路 (IC)
  • 家庭:数据采集 - 模数转换器
  • 系列:-
  • 位数:12
  • 采样率(每秒):480k,650k
  • 数据接口:串行,并联
  • 转换器数目:8
  • 功率耗散(最大):430.1mW
  • 电压电源:模拟和数字
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装
  • 封装/外壳:64-LQFP
  • 供应商设备封装:64-LQFP(10x10)
  • 包装:管件
  • 输入数目和类型:8 个单端,双极
  • 其它名称:296-29866-5

产品特性

  • 12 位、14 位和 16 位 ADC 系列(各成员器件的引脚和软件彼此兼容)
  • 每通道的最大数据速率:ADS8528:650kSPS (PAR) 或 480kSPS (SER) ADS8548:600kSPS (PAR) 或 450kSPS (SER) ADS8568:510kSPS (PAR) 或 400kSPS (SER)
  • ADS8528:650kSPS (PAR) 或 480kSPS (SER)
  • ADS8548:600kSPS (PAR) 或 450kSPS (SER)
  • ADS8568:510kSPS (PAR) 或 400kSPS (SER)
  • 出色的交流性能:信噪比: ADS8528:73.9dB;ADS8548:85dB;ADS8568:91.5dB 总谐波失真: ADS8528:–89dB;ADS8548:–91dB;ADS8568:–94dB
  • 信噪比: ADS8528:73.9dB;ADS8548:85dB;ADS8568:91.5dB
  • 总谐波失真: ADS8528:–89dB;ADS8548:–91dB;ADS8568:–94dB
  • 可编程、经缓冲的内部基准: 0.5V–2.5V 或 0.5V–3.0V,最高支持 ±12V 的输入电压范围
  • 可选并行或串行接口
  • 采用自动休眠模式的可扩展低功耗操作:10kSPS 时仅为 32mW
  • 可在扩展工业温度范围内完全额定运行
  • 保护中继器
  • 电源质量测量
  • 多轴电机控制
  • 可编程逻辑控制器
  • 工业数据采集

产品概述

ADS85x8 具备 8 个基于逐次逼近寄存器 (SAR) 的低功耗 12 位、14 位或 16 位模数转换器 (ADC),每个 ADC 都配有真正的双极输入。这些通道分组为四对,能够以高达 650kSPS 的速率同时采集信号。这些器件允许选择并行或串行接口,并且支持菊花链连接。可编程基准允许处理幅值最高可达 ±12V 的模拟输入信号。ADS85x8 系列采用 64 引脚超薄四方扁平无引线 (VQFN) 和薄型四方扁平 (LQFP) 封装,并且支持自动休眠模式,可最大限度地降低功耗。整个系列的额定工作温度范围为 -40℃ 至 +125℃。

ADS8528SPM 数据手册

数据手册 说明 数量 操作
ADS8528SPM

12 Bit Analog to Digital Converter 8 Input 1 SAR 64-LQFP (10x10)

57页,1.46M 查看

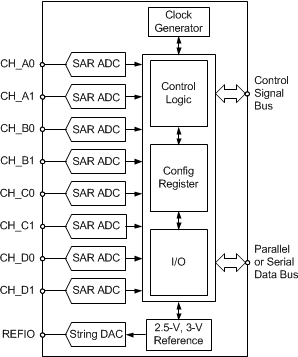

ADS8528SPM 电路图

ADS8528SPM 电路图

ADS8528SPM 电路图
